Bunker - abri de type VF1a pour 6 soldats, Menguen, sur la crête orientée vers la route de Guilers (à l'ouest de l'actuelle rue de Kerléo) (Brest)
Bretagne > Finistère > Brest
Œuvre étudiée
Auteur
Copyright

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bretagne Nord
  • Commune Brest
  • Lieu-dit , sur la crête orientée vers la route de Guilers (à l'ouest de l'actuelle rue de Kerléo) Menguen
  • Cadastre DY 0359
Désignation
  • Dénominations
    blockhaus, casemate, abri
Historique

Bunker construit en 1943-1944 sous maîtrise d’ouvrage de l’Organisation Todt.

Description

Le bunker est conforme au type VF1a (mesuré) : dalle de couverture et murs périphériques de 1 m d’épaisseur ; couloir d'accès de 6 m de longueur pour 1,2 m de largeur et 2 m de hauteur ; niches murales dans le couloir : à l'Est, à 0,67 m de hauteur, 1,5 m (l) x 1,3 m (la) x 0,5 (profondeur) et à l'Ouest à 0,76 m de hauteur, 1 m (l) x 1,2 m (la) x 0,5 m (profondeur) ; pièce de vie - chambre de troupe mesurant 4 m de longueur par 3 m de largeur et 2,1 m de hauteur ; sur le mur Est, sortie de secours ; à l’extérieur, puits en parpaing de béton plein.

  • Murs
    • béton armé
  • Toits
    béton en couverture
  • Plans
    plan rectangulaire régulier
  • Étages
    sous-sol
  • Couvertures
    • terrasse
  • État de conservation
    bon état
  • Techniques
    • peinture
  • Précision représentations

    Peinture au chiffon des murs en ocre jaune (imitation d'une tapisserie).

  • Mesures
    • l : 8,2 m
    • la : 6 m
    • h : 3,5 m
  • Précision dimensions

    Dimensions issues du plan-type standard d'un bunker de type VF1a.

Statut, intérêt et protection
  • Statut de la propriété
    propriété privée
  • Intérêt de l'œuvre
    vestiges de guerre
  • Éléments remarquables
    blockhaus, abri
Illustrations 29
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
Plan d'un bunker - casemate de type VF1a (Verstärkt feldmässiger Ausbau in Beton, Regelbau VF1a : Unterstand bis 6 Mann, Splittersicher [pare-éclats], Hoyerbalken [poutres Hoyer])
Vue de situation de la casemate pour canon de 5 cm depuis le bunker - abri

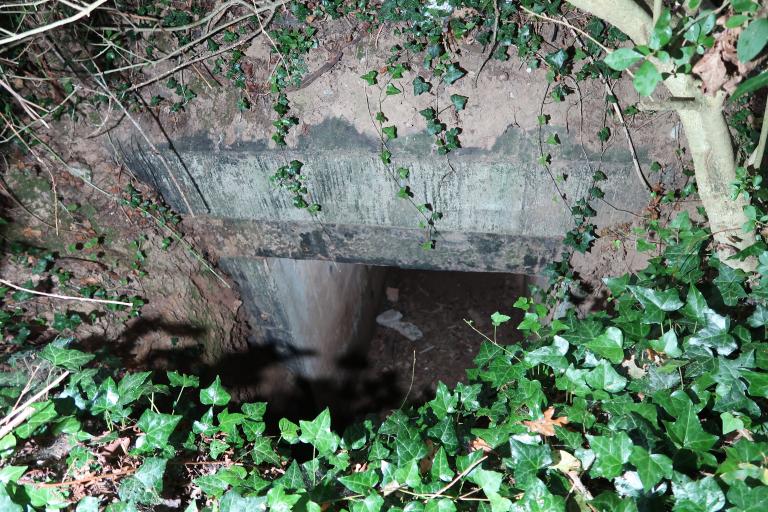

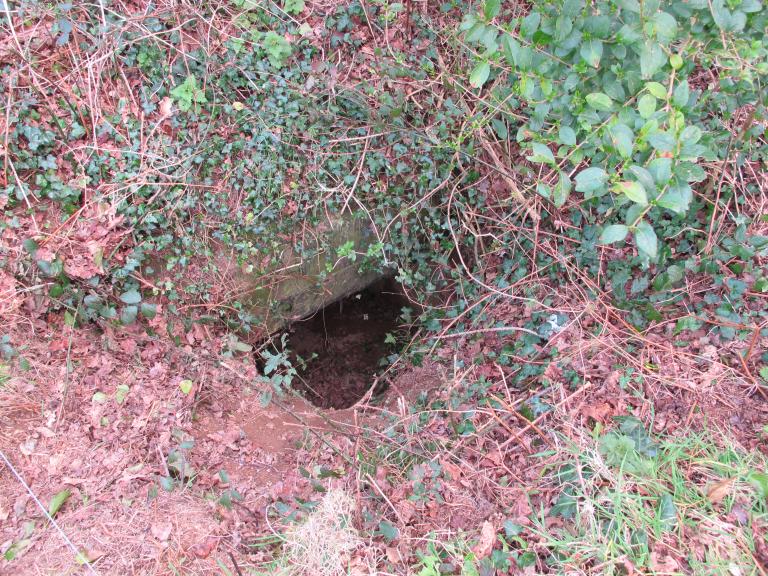

Vue de l'entrée ouest en partie remblayée et envahie par la végétation (état en 2013)
Vue de l'entrée est (état en 2021)
Vue de l'entrée est en partie remblayée et envahie par la végétation (état en 2013)
Vue de l'entrée est en partie remblayée et envahie par la végétation (état en 2013)

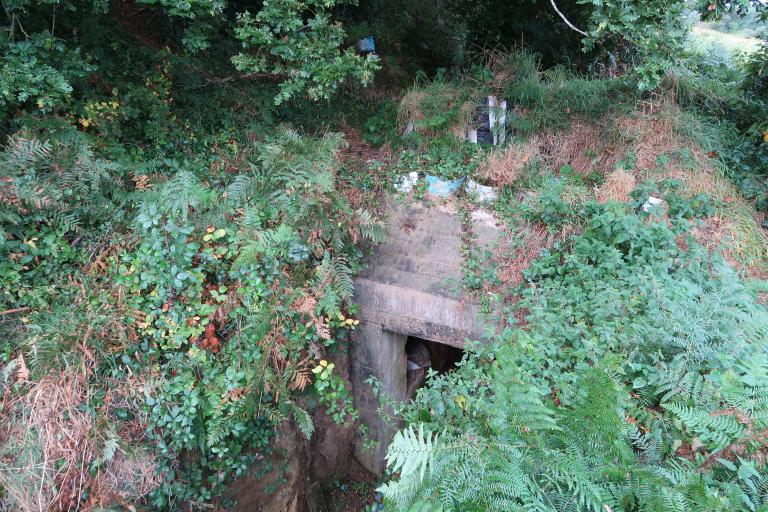

Vue de l'entrée est (état en 2021). Le site est envahi par la végétation
Vue de l'entrée est (état en 2021)
Vue de l'entrée est (état en 2021). Face à l'entrée, une tranchée a été réaménagée ; elle est envahie par des déchets...

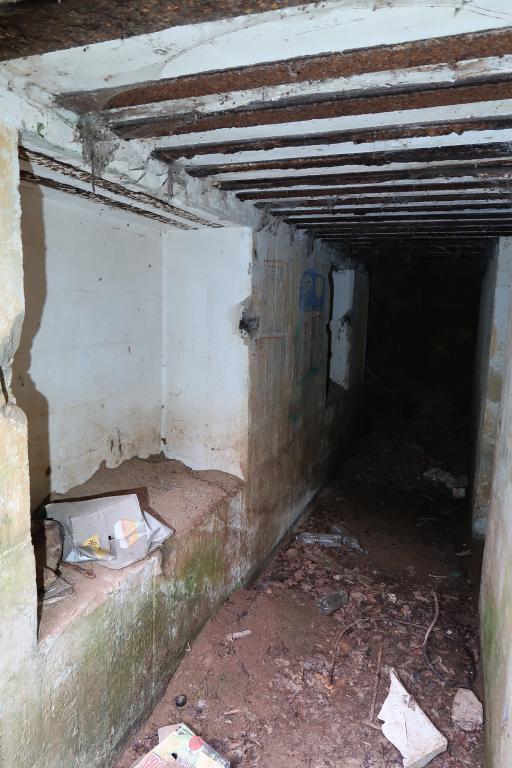

Vue du couloir d'accès depuis l'entrée est (état en 2021). A gauche, niche murale
Vue du couloir d'accès depuis l'entrée ouest (état en 2021). A gauche, niche murale

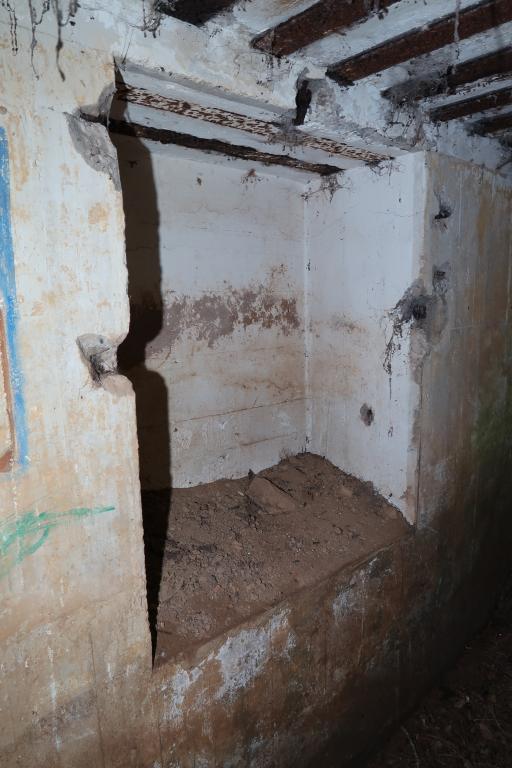

Vue de l'une des deux niches murales du couloir d'accès (état en 2021)
Vue de l'entrée ouest en partie remblayée et envahie par la végétation (état en 2021)
Vue de l'entrée ouest en partie remblayée et envahie par la végétation (état en 2021)

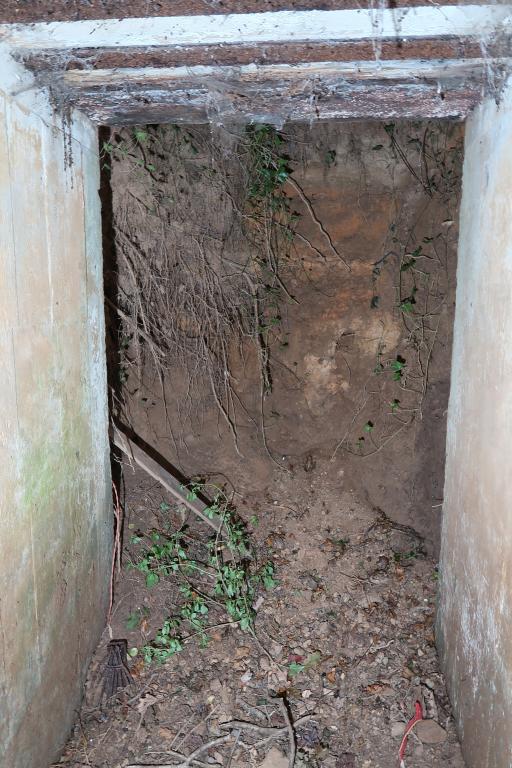

Vue de l'entrée ouest en partie remblayée et envahie par la végétation depuis l'intérieur du bunker (état en 2021)

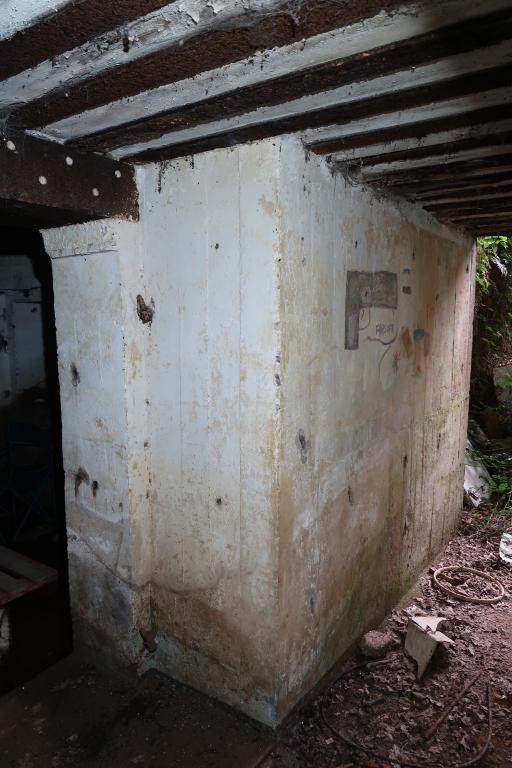

Vue du mur de refend situé entre le couloir d'accès et la pièce de vie - chambre de troupe (état en 2021)

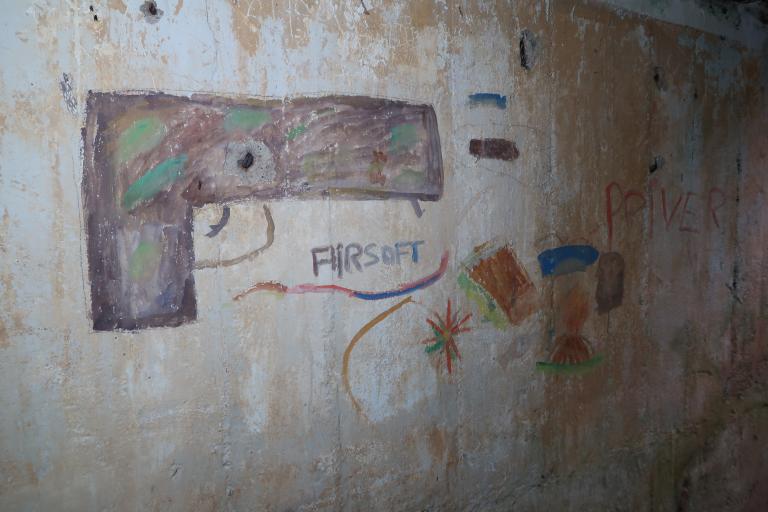

Vue du mur de refend situé entre le couloir d'accès et la pièce de vie - chambre de troupe : peinture murale contemporaine représentant un pistolet et inscription "AIRSOFT" (état en 2021)

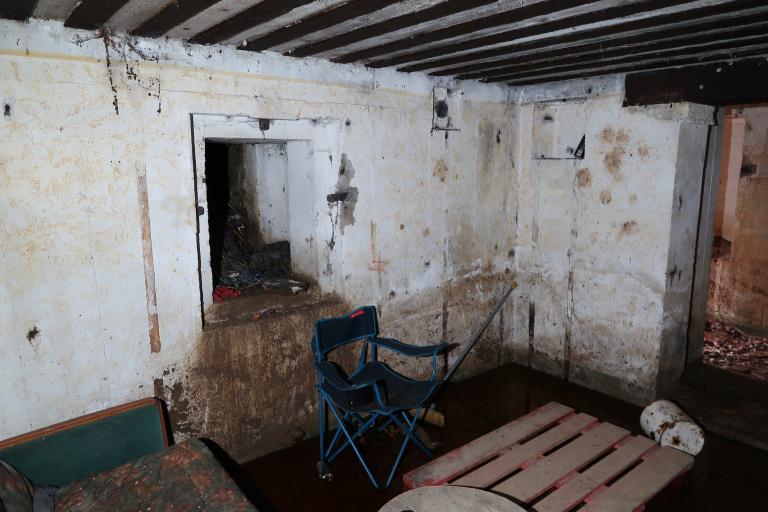

Vue générale de la pièce de vie - chambre de troupe. Cette pièce dotée de mobilier est en partie inondée (état en 2021)
Vue de la pièce de vie - chambre de troupe. Cette pièce dotée de mobilier est en partie inondée (état en 2021)
Vue générale de la pièce de vie - chambre de troupe. Cette pièce dotée de mobilier est en partie inondée (état en 2021)

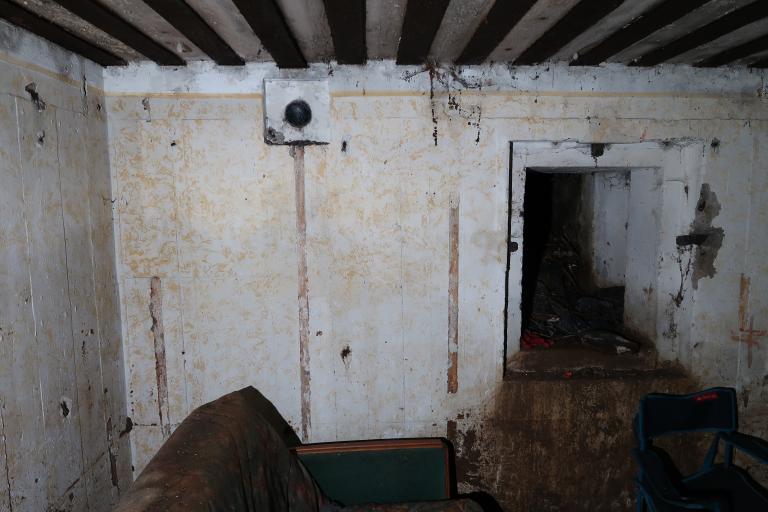

Vue de la pièce de vie - chambre de troupe : sortie de secours (au centre) et porte d'accès (à droite). Cette pièce dotée de mobilier est en partie inondée (état en 2021)
Vue de la pièce de vie - chambre de troupe : sortie de secours (état en 2021). Les murs ont conservé leur peinture murale tachetée ocre jaune d'origine
Vue de la pièce de vie - chambre de troupe : sortie de secours (état en 2021). Les murs ont conservé leur peinture murale tachetée ocre jaune d'origine
Vue de l'un des murs ayant conservé sa peinture murale tachetée ocre jaune d'origine (état en 2021)
Vue de la pièce de vie - chambre de troupe : niche murale (état en 2021). Les murs du bunker ont conservé leur peinture murale tachetée ocre jaune d'origine
Vue de la pièce de vie - chambre de troupe : détail du plafond (état en 2021)
Vue du puits de la sortie de secours (état en 2013)

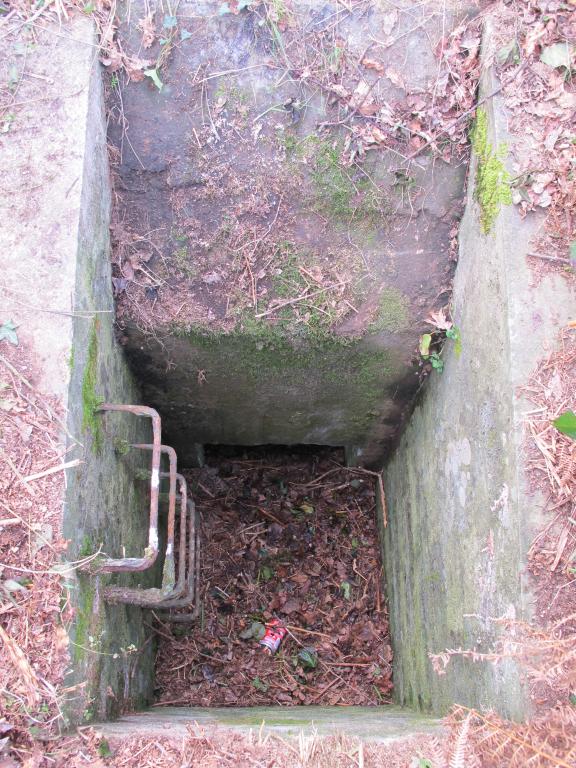

Vue du puits de la sortie de secours avec ses échelons (état en 2013)
Vue générale depuis l'ouest (état en 2023)
Date(s) d'enquête : 2002; Date(s) de rédaction : 2002, 2022
