Implantation
Non cadastré, cet édifice en élévation est situé dans l’extrémité dud de la parcelle n° A9 de la Zone d’aménagement concertée de Bel-Air - Aucaleuc-Quévert. Cette parcelle mesure 6 982 m2 de superficie. Elle se situe au nord de la Route nationale n° 176 dont l’axe est est-ouest.
Immédiatement au sud se trouve l’aérodrome de Dinan-Trélivan.
A l’ouest se dresse le Château de Bel-Air.
Juste après le Château de Bel-Air, se trouvait le camp militaire français d'Aucaleuc (créé en 1946). Les vues aériennes permettent d’identifier des baraquements/casernements, la place d’arme, un stand de tir, des terrains de manœuvre et des voies de circulation (figure n° 1).

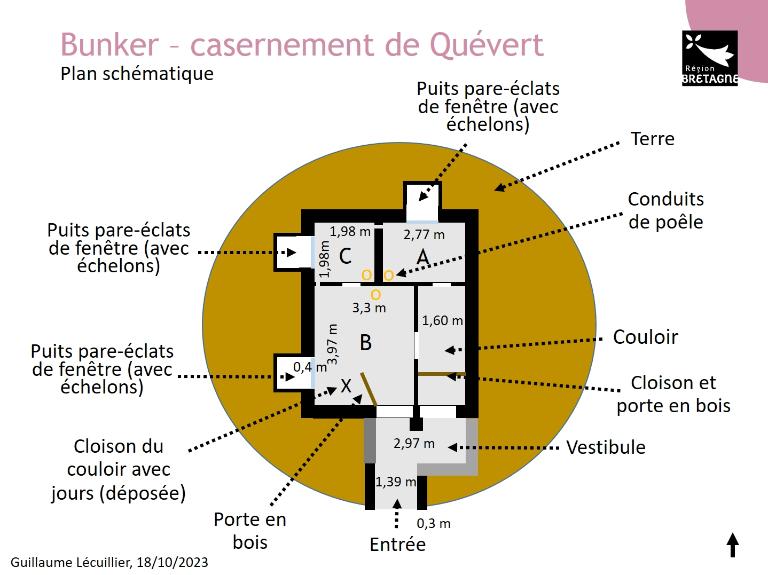

Description de l’édifice (voir plan schématique)

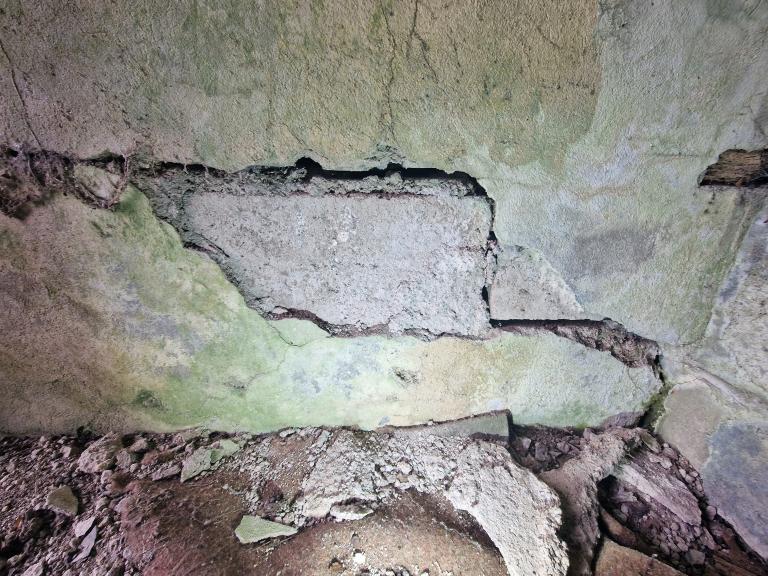

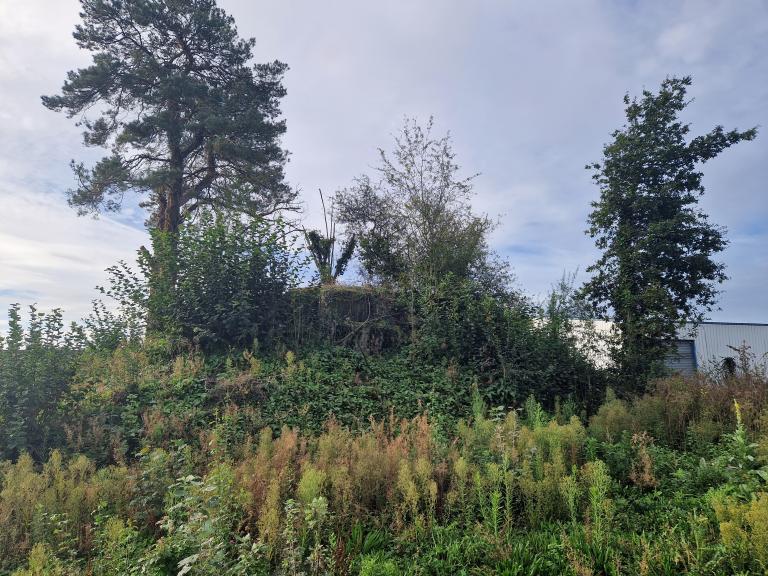

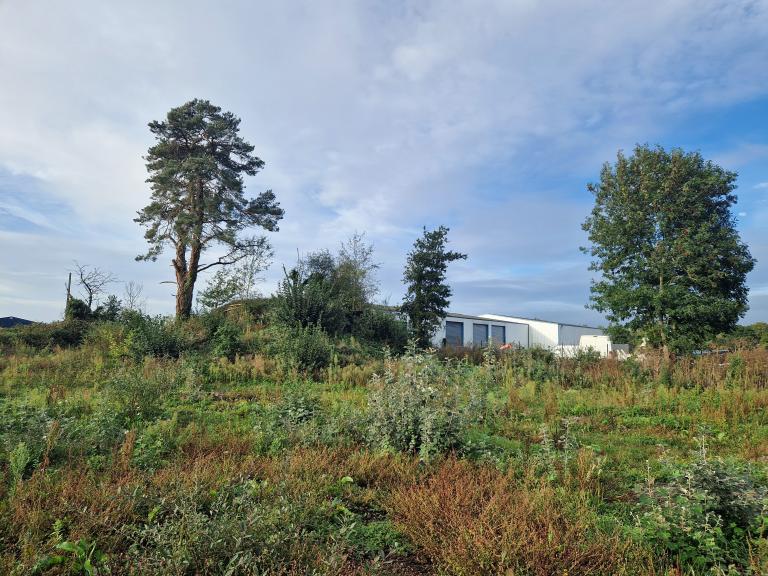

L’édifice, de plan rectangulaire (mesurant environ, l 7 x la 6 m, non compris le vestibule d’accès), est construit en parpaing plein de béton de 0,40 m d’épaisseur, couvert d’une dalle de couverture en béton armé de 0,20 m d’épaisseur. La dalle de couverture présente un débord de 0,30 m par rapport aux murs périphériques. Le mur extérieur est recouvert de goudron (pour l’étanchéité) et de terre. Humus et végétation se sont accumulés sur le pourtour et sur la dalle de couverture du bunker.

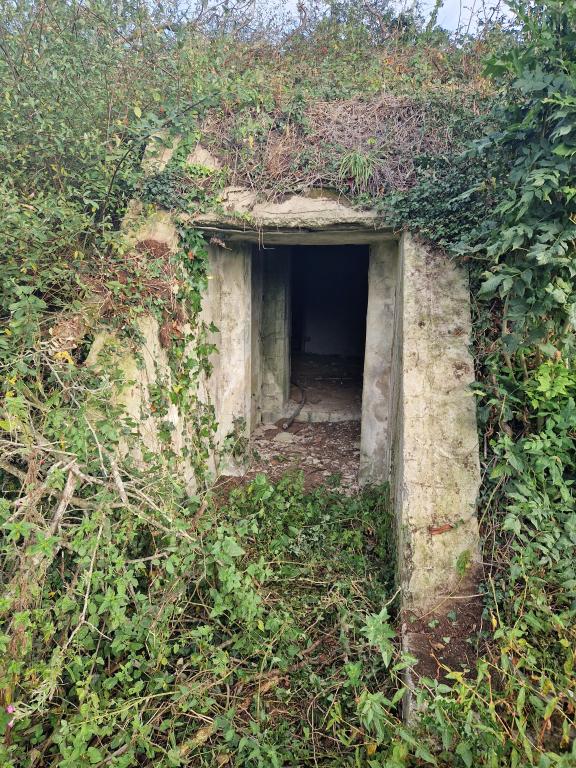

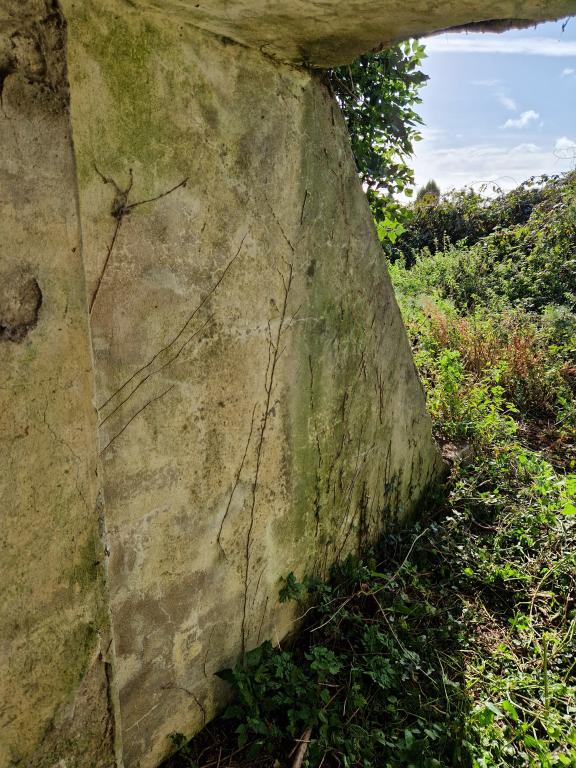

Au sud, une entrée protégée (la 1,38 m) faisant vestibule (la : 2,97 m) semble avoir été accolée à la construction primitive dont l’entrée se faisait déjà vers le sud. Son accès est protégé par deux murs latéraux obliques ayant pour fonction de maintenir latéralement la couverture de terre qui camoufle le bunker.

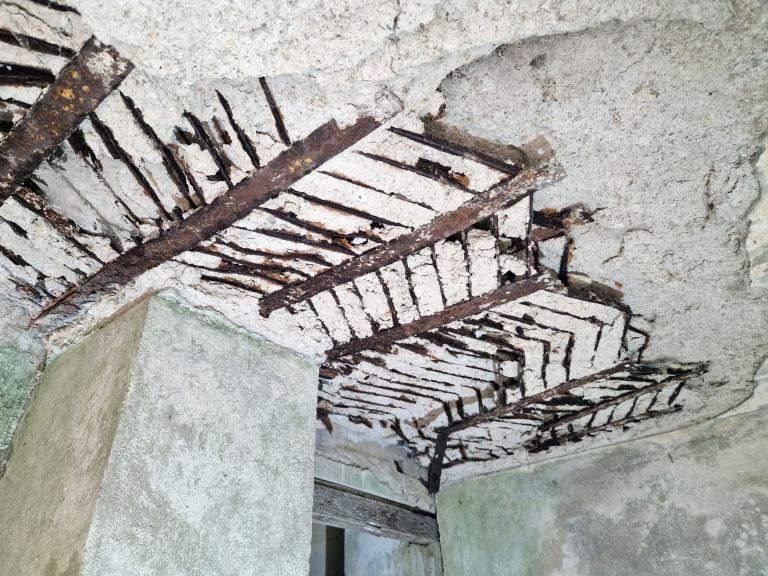

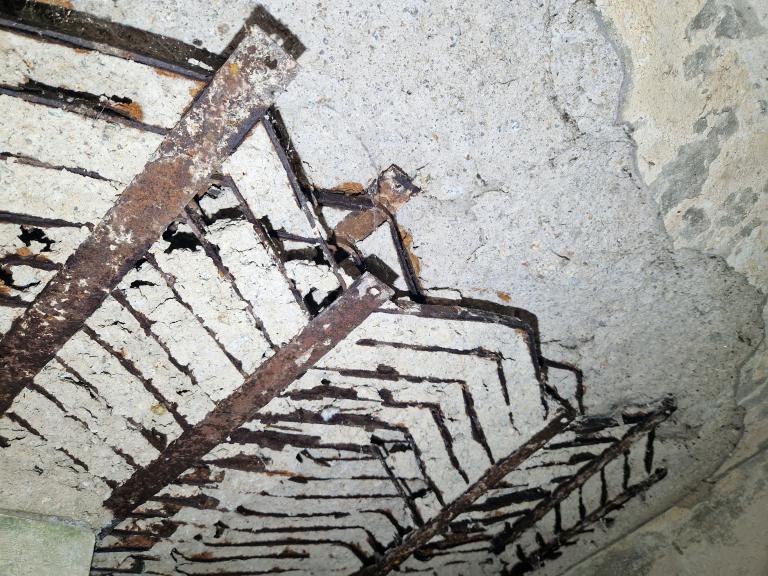

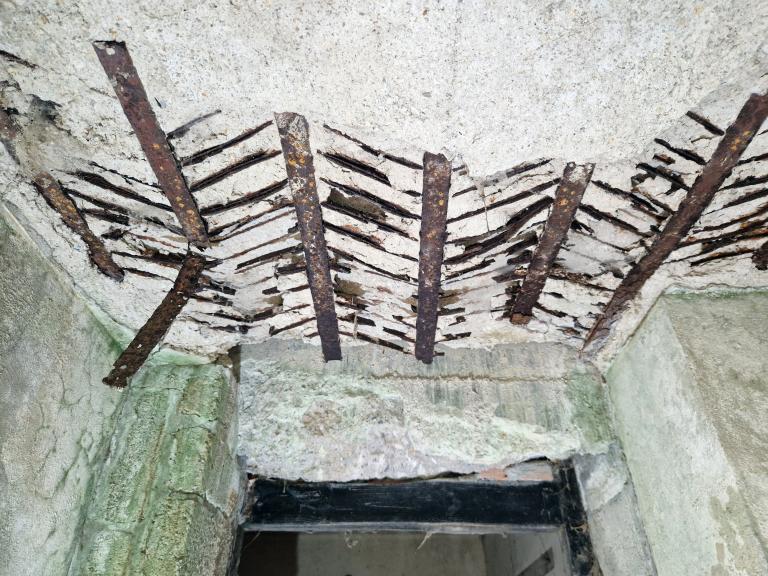

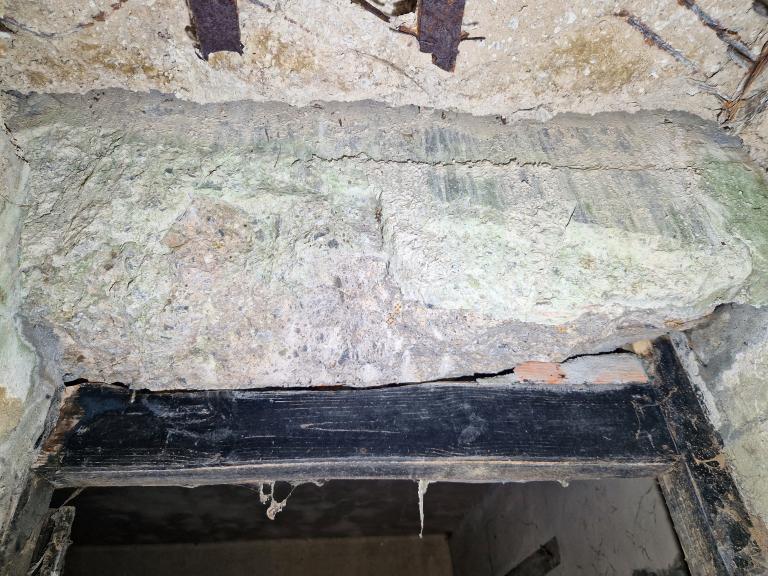

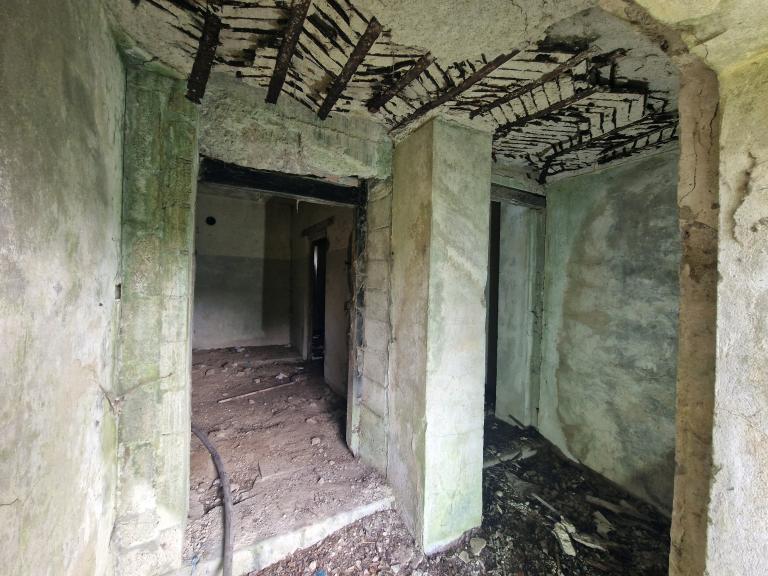

Le ferraillage de la dalle de couverture du vestibule - en béton armé de 0,20 m d’épaisseur - est constitué de grilles métalliques de roulement pour piste d’avion. Elles sont observables du fait de la corrosion qui, en attaquant l’acier du ferraillage, a fait éclater le béton.

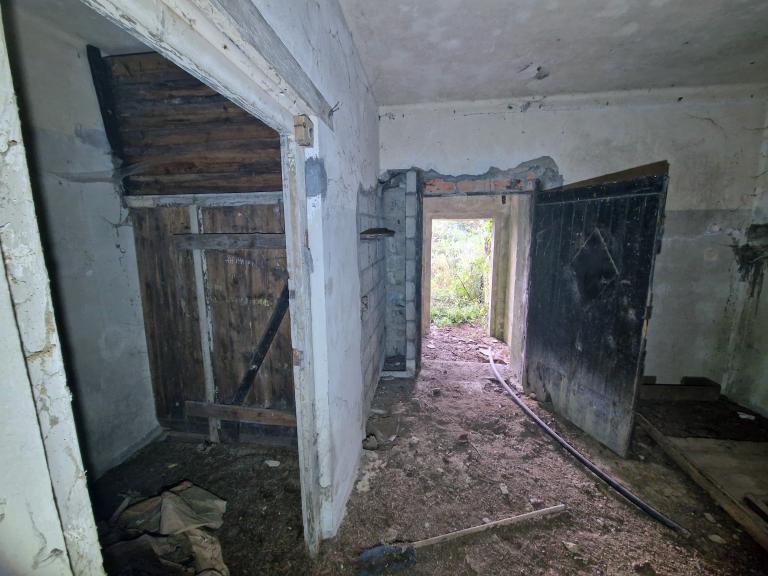

L’entrée donne sur un vestibule desservant deux portes (la 1,19 m) :

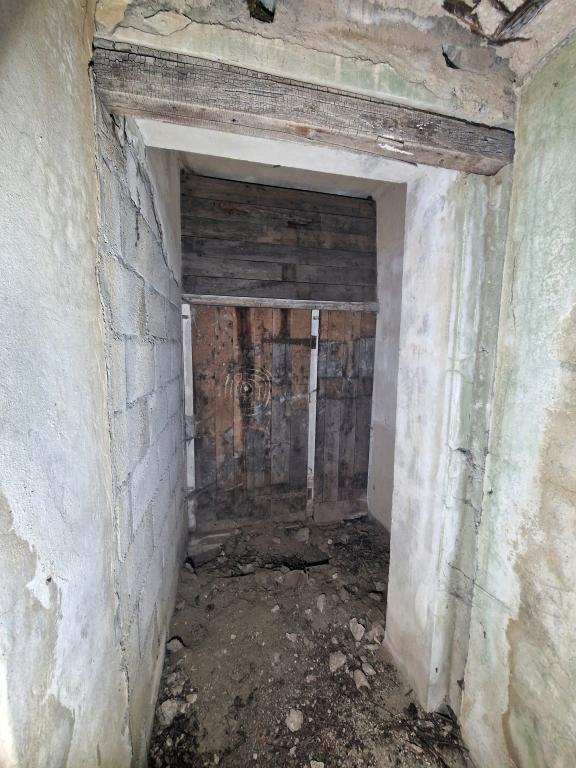

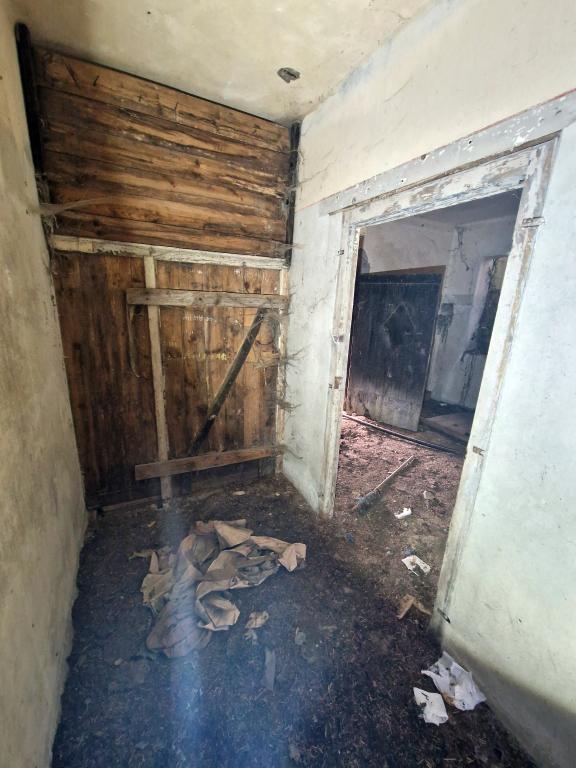

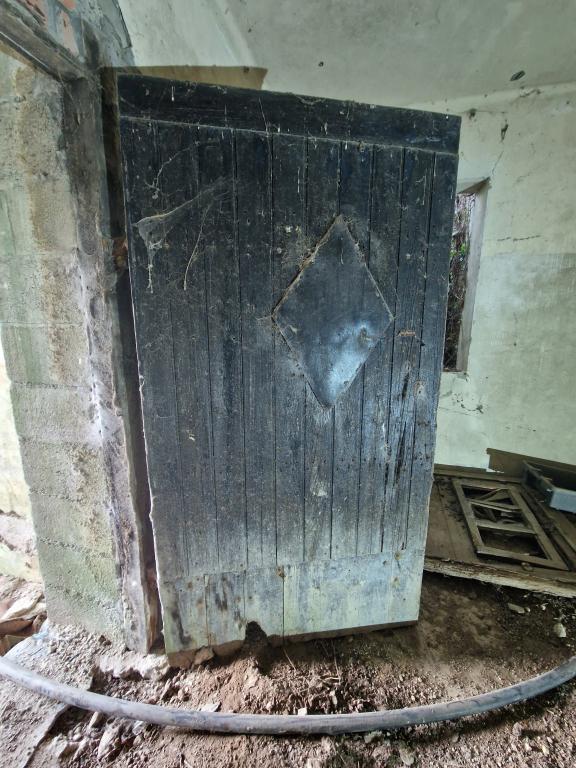

- à l’est, un couloir (l 3,97 x la 1,60 m x h 2,77 m), fermé au sud par une porte en bois située un peu en retrait. Le couloir dessert une petite pièce (nommée A) de plan rectangulaire située au nord (l 1,98 x la 2,77 m x h 2,77 m) ; au milieu du couloir, sur la gauche, se trouve une ouverture (la 0,89 m) donnant sur la pièce ouest (nommée B). La petite pièce nord est éclairée par une unique fenêtre orientée vers le nord, implantée au milieu du mur ; la porte d’accès mesure 0,6 m de largeur.

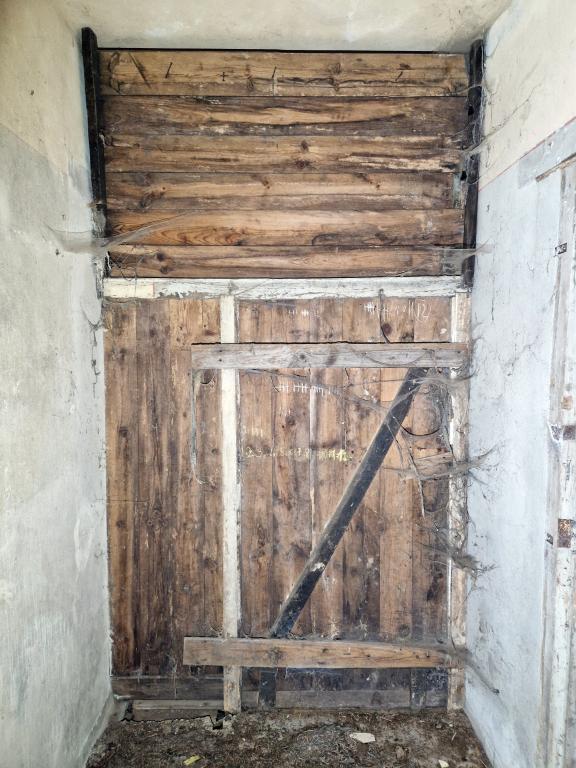

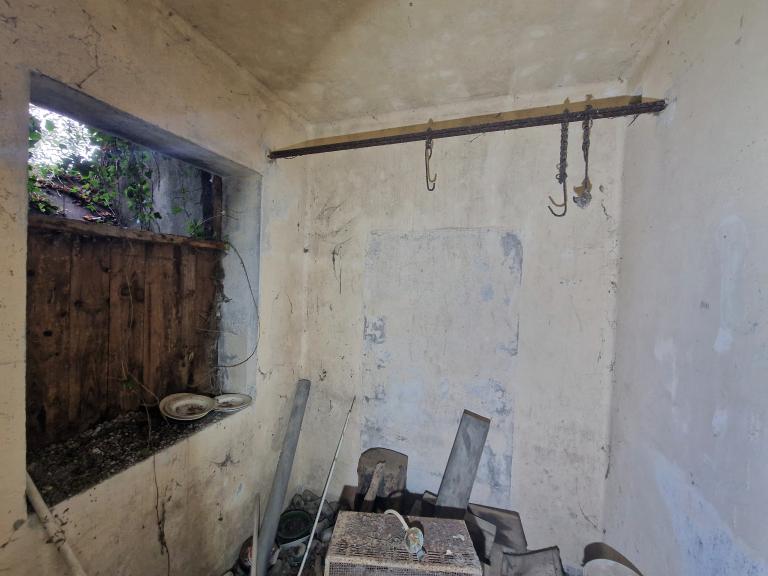

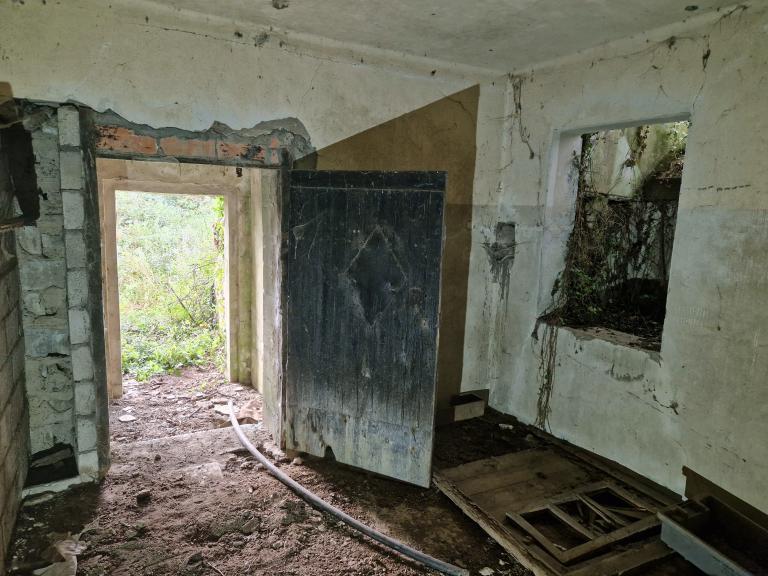

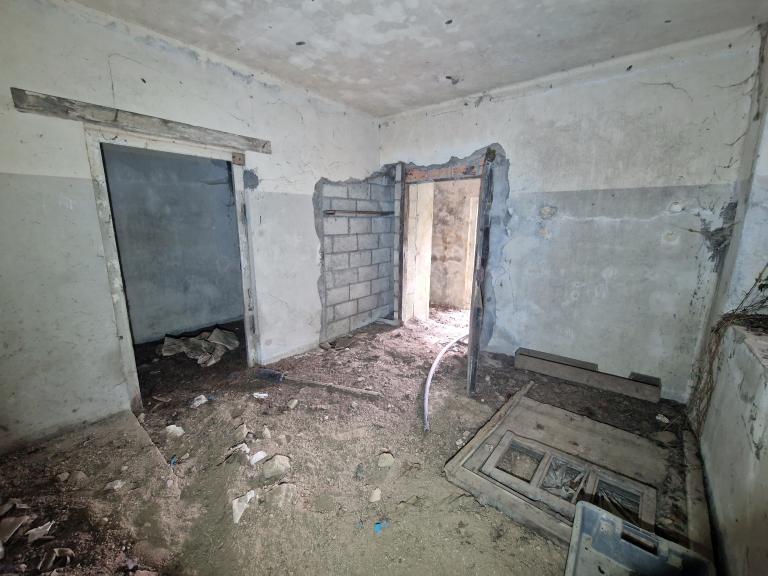

- A l’ouest, la porte en bois dessert une grande pièce (nommée B) (l 3,97 x la 3,30 x h 2,77 m) éclairée par une fenêtre orientée vers le nord. Cette pièce donne accès à une petite pièce (nommée C) de plan carré (l 1,98 x la 1,98 x h 2,77 m) située au nord et au couloir est. La petite pièce nord est éclairée par une unique fenêtre orientée vers l’ouest. La porte d’accès mesure 0,6 m de largeur.

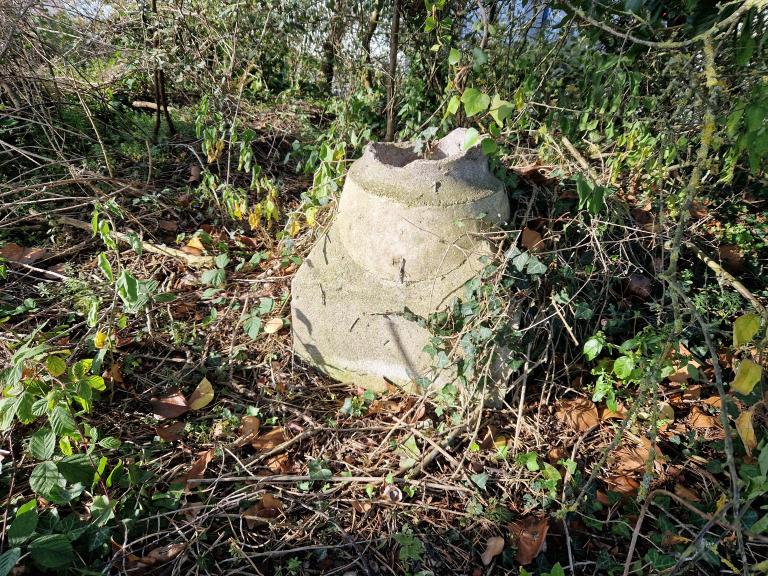

- les trois pièces sont chacune dotées d’un conduit de cheminée rejoignant l’unique conduit et la souche de cheminée implantée sur la dalle de couverture.
- les trois pièces sont dotées d’ouvertures communicantes de plan carrée située au ras du plafond (vraisemblablement à usage de ventilation).

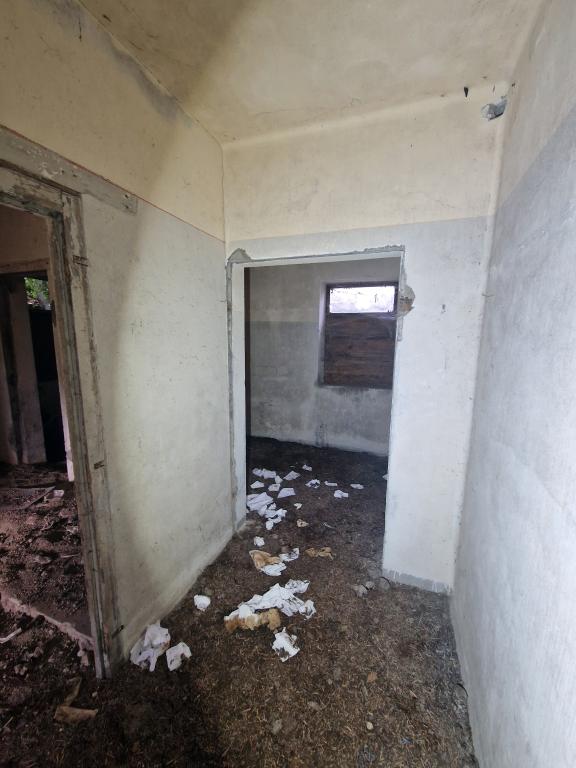

- l’intérieur est enduit en ciment et peint en deux tons (foncé en bas pour aider circuler, clair en haut et sur le plafond pour donner/refléter la lumière).

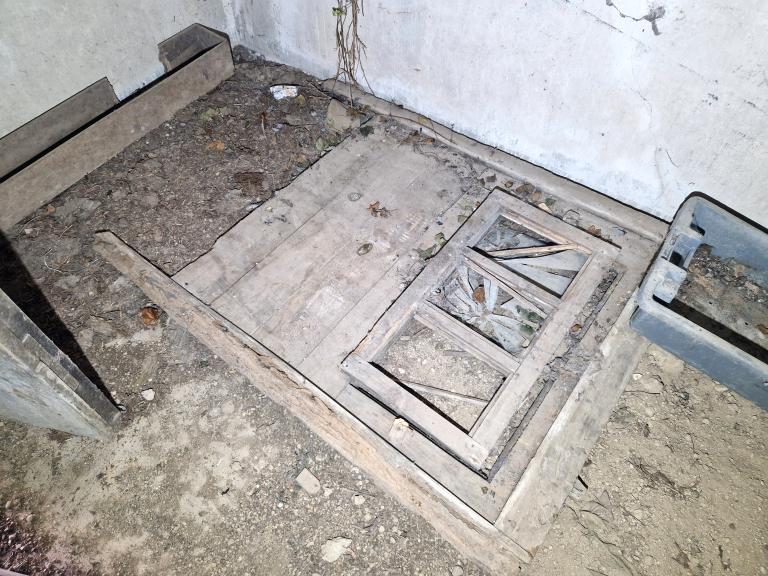

- le sol est en ciment (facile à laver). Une partie a été arasée dans la pièce ouest (?).
- les huisseries, portes et linteaux sont peints en noir à l’huile.

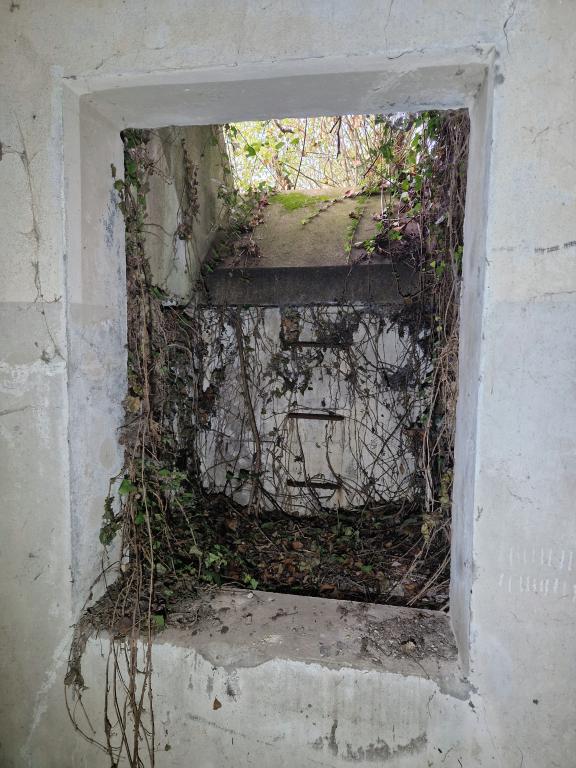

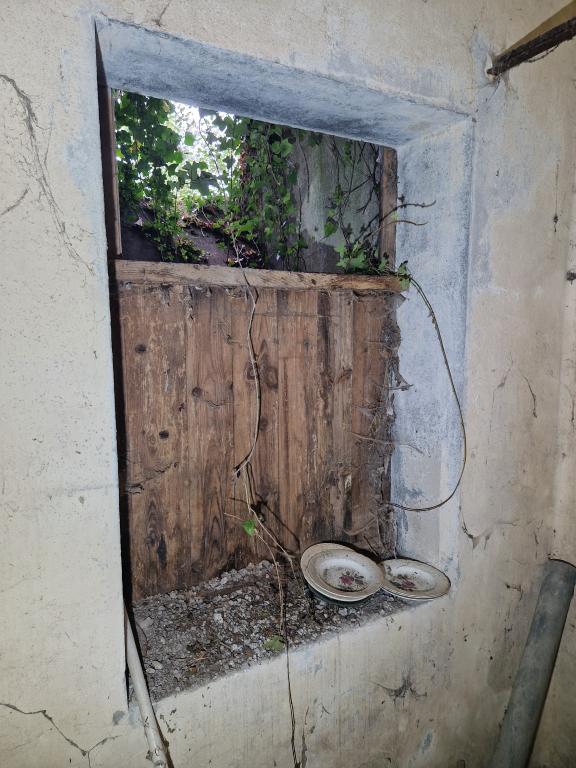

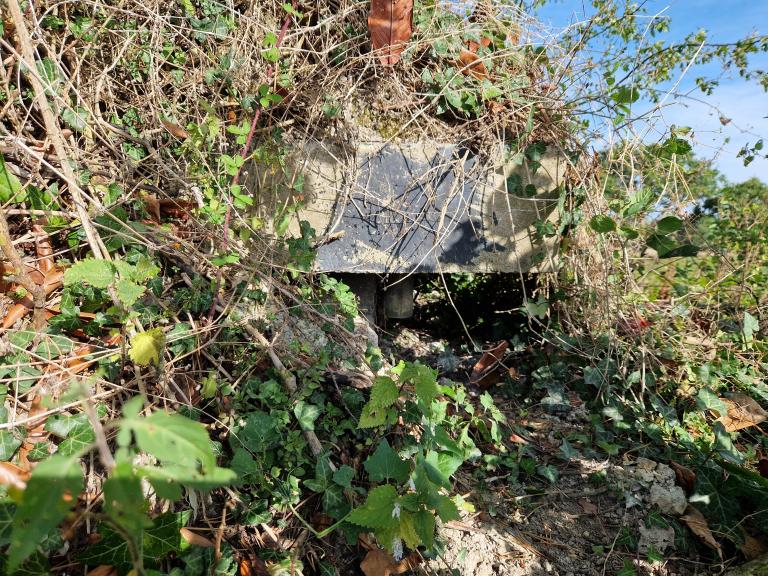

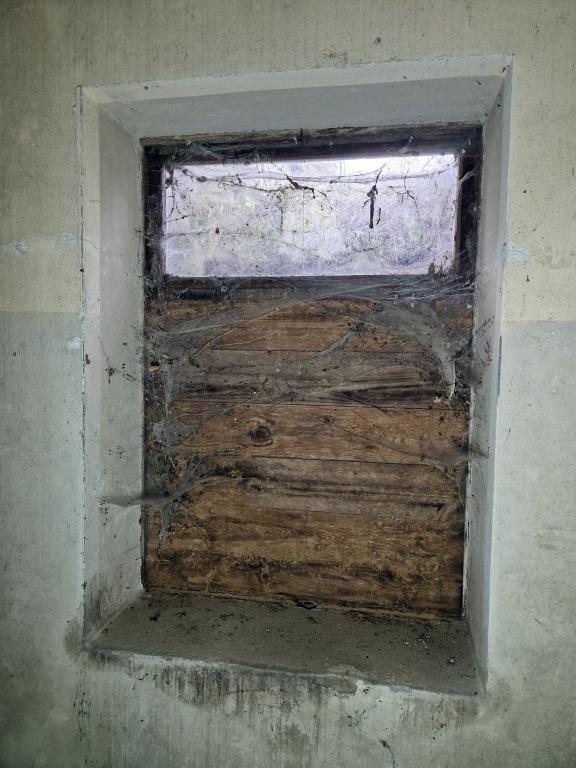

L’édifice est doté de trois fenêtres (la 1 x h 1,4) : deux sont orientées vers l’ouest (pièce ouest B et pièce du fond C) ; l’une orientée vers le nord (pièce du fond A). Elles sont protégées à l’extérieur par des puits pare-éclats en béton (l 1,16 x la 0,84 x épaisseur 0,15 m). Des échelons permettent de sortir de l’édifice via les puits pare-éclats (usage de sortie de secours).
