  • enquête thématique régionale, Inventaire des fortifications littorales 1830-1870 dans les îles de Bretagne Sud
Magasin à poudre dit de l'Enveloppe, citadelle de Belle-Île-en-Mer (Le Palais)
Bretagne > Morbihan > Le Palais
Œuvre étudiée
Auteur
Copyright

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bretagne Sud
  • Commune Le Palais
  • Lieu-dit
  • Cadastre AH 16
Désignation
  • Dénominations
    poudrière
  • Précision dénomination
    magasin à poudre
  • Dossier dont ce dossier est partie constituante
    citadelle (IA56001939)
  • Parties constituantes non étudiées
    casemate
Historique

La construction de nouveaux magasins à poudre est décidée en 1856 pour remplacer ceux existants depuis le 17e siècle dans la citadelle et devenus insuffisants.

Le magasin coté K placé dans le redan 8 de l'Enveloppe a l'inconvénient d'être exposé et de ne pas être à l'épreuve. Son remplacement par un magasin construit selon le plan-type de 1848 est porté aux projets supplémentaires pour 1856-1857 puis, l'hypothèse envisagée en 1857 de construire ce magasin à poudre à la place du pavillon d'officiers de la citadelle ayant été abandonnée, dans les projets supplémentaires pour 1858-1859. Ces projets concernent aussi la construction du magasin à poudre du redan 9ter - ou de l'Avancée -, achevée en 1860.

Le magasin à poudre du redan 8 est entrepris plus tardivement, au cours des années 1870, et selon les nouvelles normes adoptées en 1874. Il est achevé en 1880.

Description

Le magasin à poudre de l'Enveloppe est situé à l'emplacement de l'ancien magasin K, dans l'intérieur du redan 8. Alors que l'ancien magasin était entouré d'une cour, celui-ci est un magasin enterré qui dépasse à peine du terre-plein de l'ouvrage. Son accès s'ouvre dans les fossés du corps de place.

Son organisation est conforme au type défini par l'instruction du 22 août 1874. Au lieu de trois berceaux alignés prévus pour la chambre de stockage et ses gaines latérales d'isolation, il n'existe qu'une seule voûte en plein cintre divisée en trois par des cloisons, selon une variante courante du plan-type. Les gaines latérales donnent accès au vide-sanitaire et à la chambre des lampes. Du vestibule qui précède la chambre de stockage il est possible d'accéder par un escalier au puits d'éclairage et d'aération. Deux paratonnerres sont toujours en place sur le dessus du massif de terre.

  • Murs
    • schiste moellon enduit
    • granite pierre de taille
  • Toits
    terre en couverture
  • Couvrements
    • voûte en berceau plein-cintre
  • Typologies
    magasin à poudre type 1874
  • État de conservation
    état moyen, désaffecté
  • Mesures
    • l : 24 m
    • la : 6 m
  • Précision dimensions

    chambre de stockage

Statut, intérêt et protection
  • Statut de la propriété
    propriété d'une société privée
  • Éléments remarquables
    poudrière
  • Protections
    classé MH, 2007/06/22
  • Précisions sur la protection

    Classement de l'ensemble de la citadelle de Belle-Île.

  • Référence MH
    PA00091470
Illustrations 17
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration

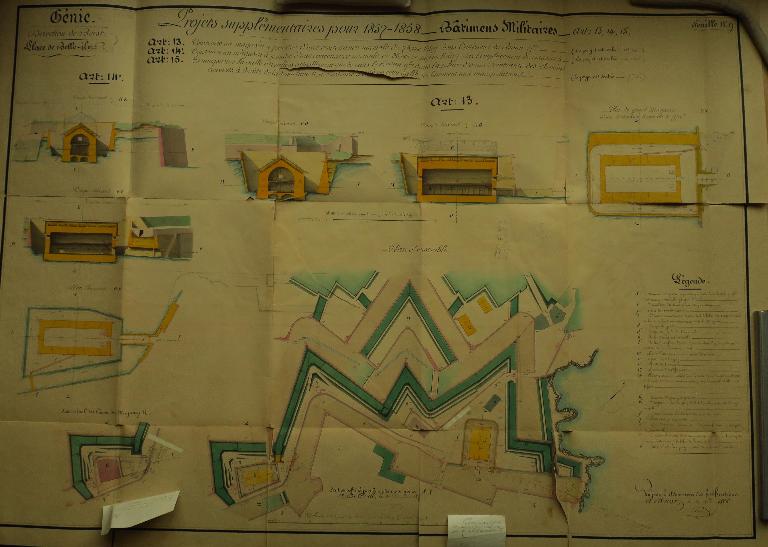

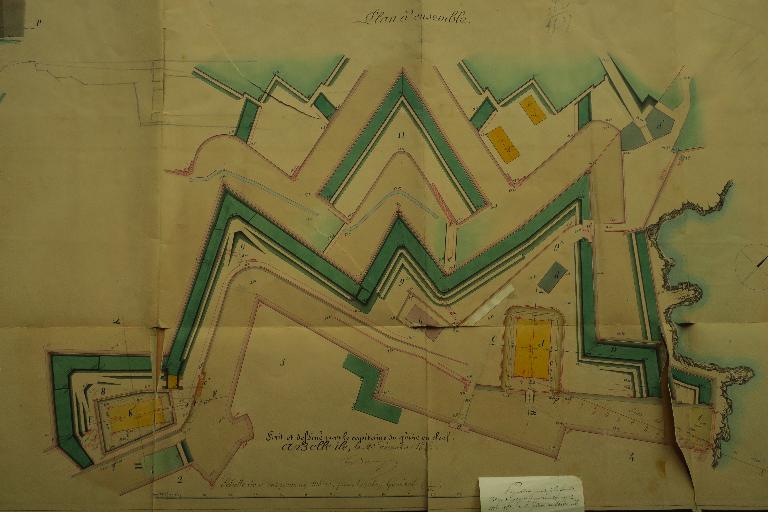

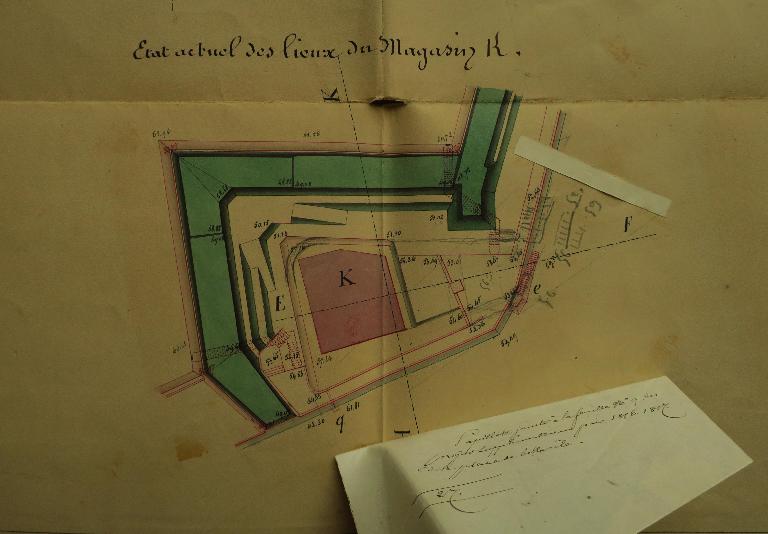

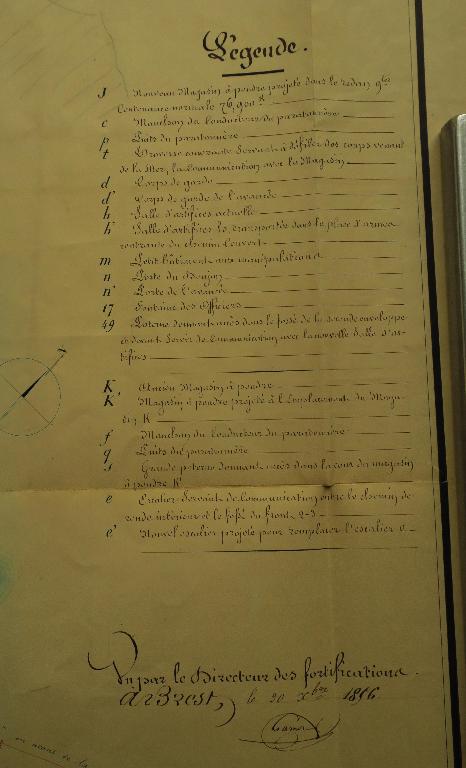

1 VH 294. Place de Belle-Ile, feuille n° 9 des projets supplémentaires pour 1856-1857, magasins à poudre, 20 décembre 1856.
1 VH 294. Place de Belle-Ile, feuille n° 9 des projets supplémentaires pour 1856-1857, magasins à poudre, 20 décembre 1856.
1 VH 294. Place de Belle-Ile, feuille n° 9 des projets supplémentaires pour 1856-1857, magasins à poudre, 20 décembre 1856.
1 VH 294. Place de Belle-Ile, feuille n° 9 des projets supplémentaires pour 1856-1857, magasins à poudre, 20 décembre 1856.
1 VH 294. Place de Belle-Ile, feuille n° 9 des projets supplémentaires pour 1856-1857, magasins à poudre, 20 décembre 1856.
1 VH 294. Place de Belle-Ile, feuille n° 9 des projets supplémentaires pour 1856-1857, magasins à poudre, 20 décembre 1856.
1 VH 294. Place de Belle-Ile, feuille n° 9 des projets supplémentaires pour 1856-1857, magasins à poudre, 20 décembre 1856.

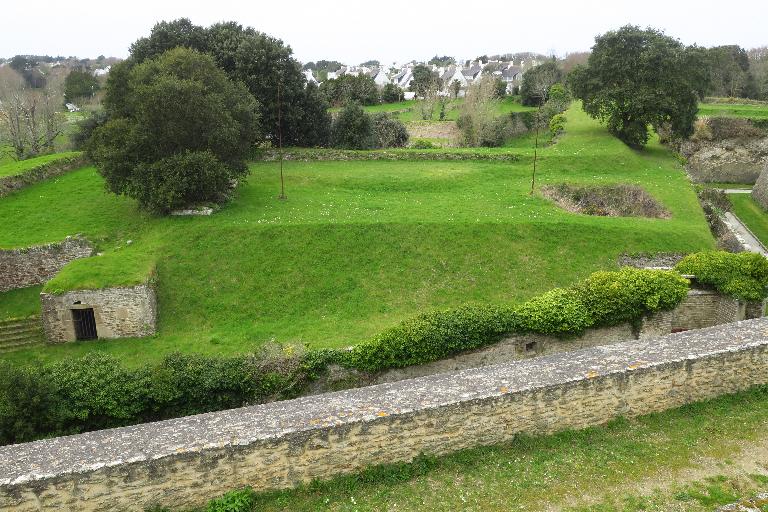

Le Palais, citadelle, magasin à poudre de l'Enveloppe, vue depuis le bastion 2.

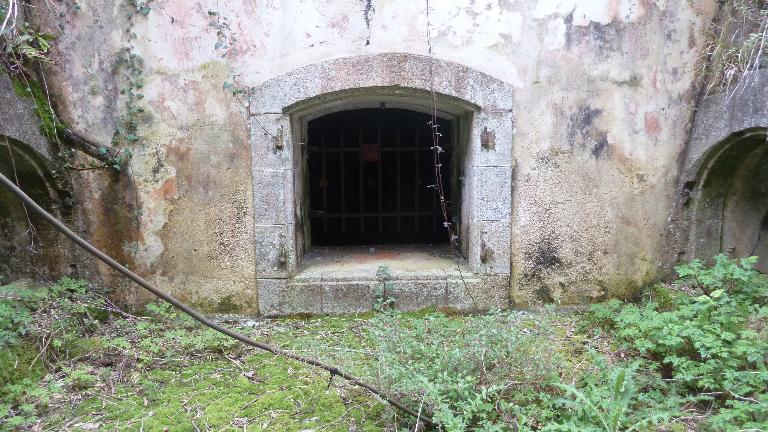

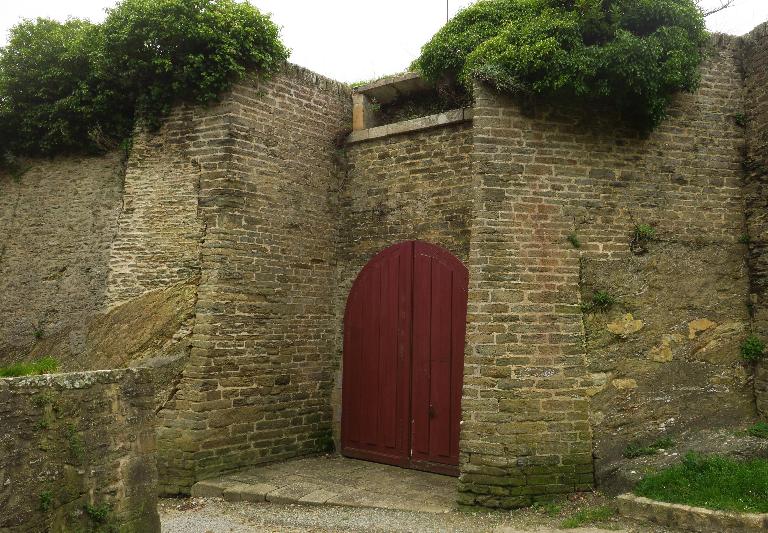

Le Palais, citadelle, magasin à poudre de l'Enveloppe, porte.

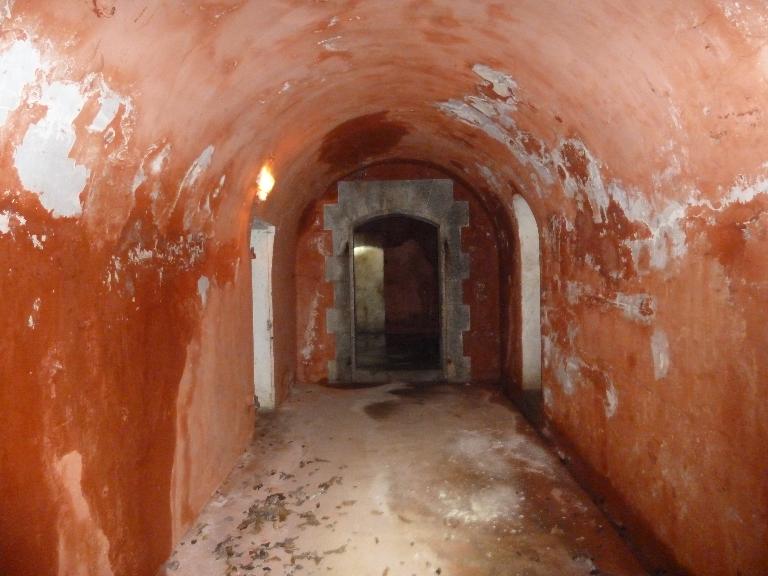

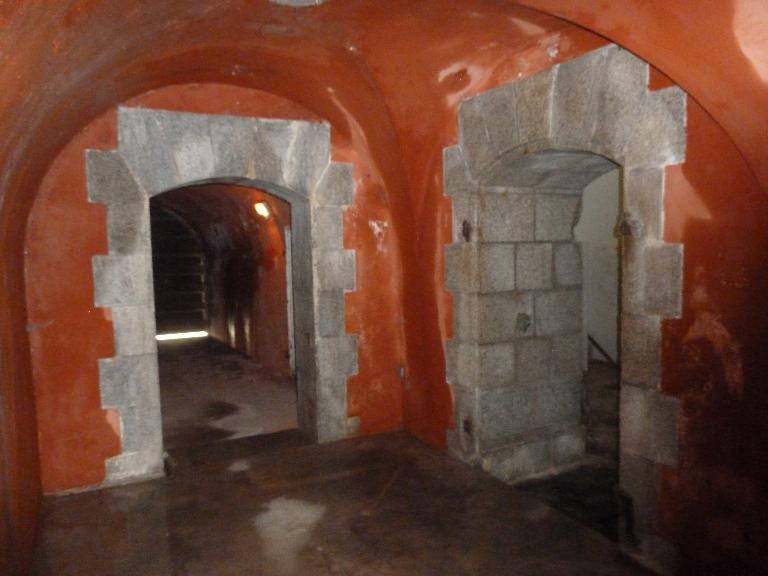

Le Palais, citadelle, magasin à poudre de l'Enveloppe, vestibule.
Le Palais, citadelle, magasin à poudre de l'Enveloppe, vestibule.

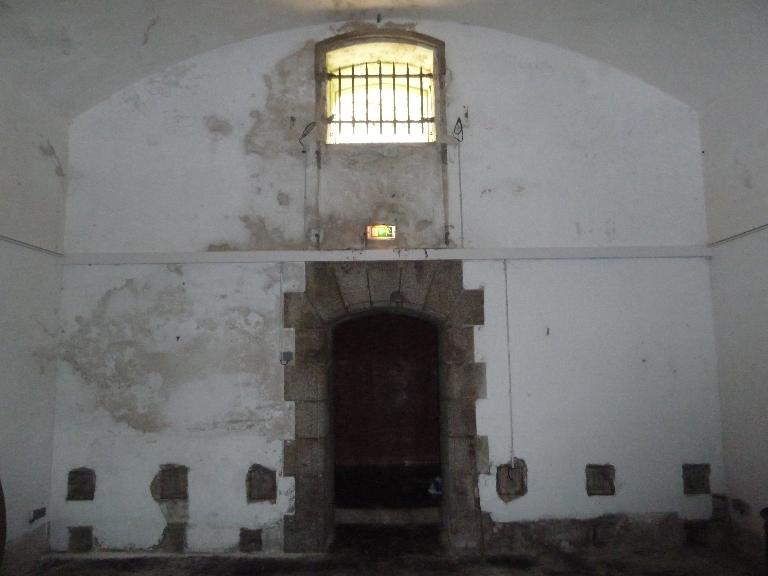

Le Palais, citadelle, magasin à poudre de l'Enveloppe, chambre de stockage, porte.

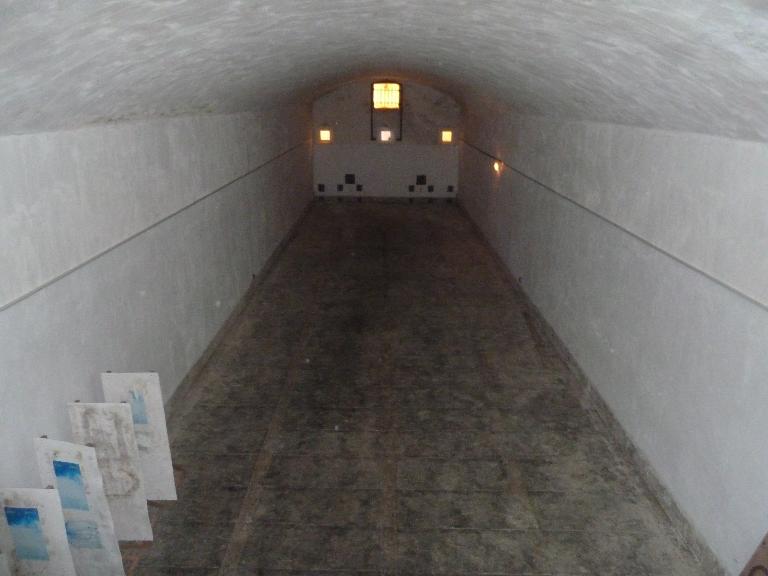

Le Palais, citadelle, magasin à poudre de l'Enveloppe, chambre de stockage.

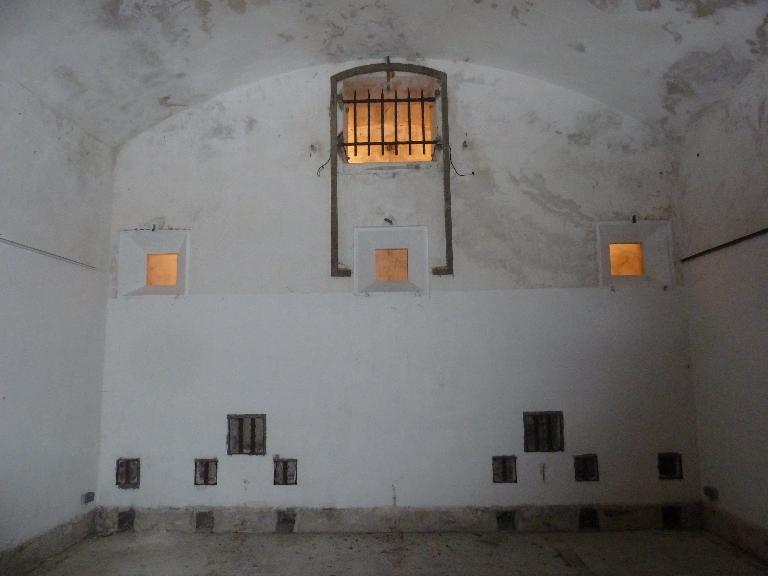

Le Palais, citadelle, magasin à poudre de l'Enveloppe, chambre de stockage, aérations et créneaux à lampes.
Le Palais, citadelle, magasin à poudre de l'Enveloppe, puits de lumière et d'aération.

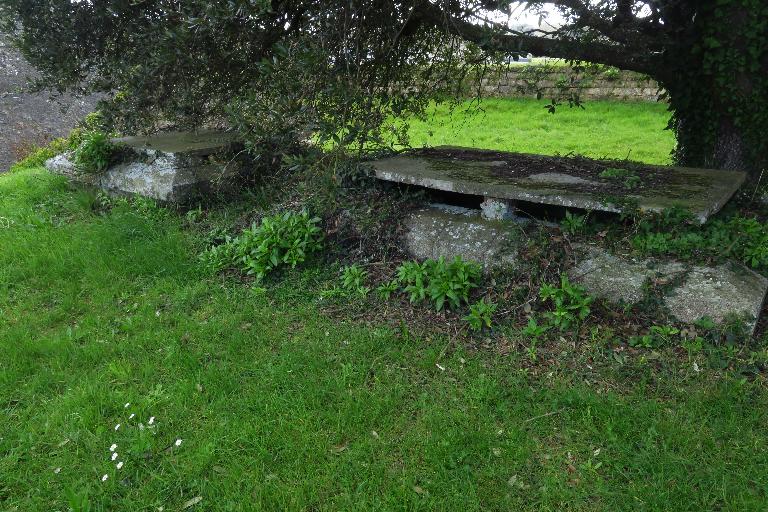

Le Palais, citadelle, magasin à poudre de l'Enveloppe, cheminées d'aération.

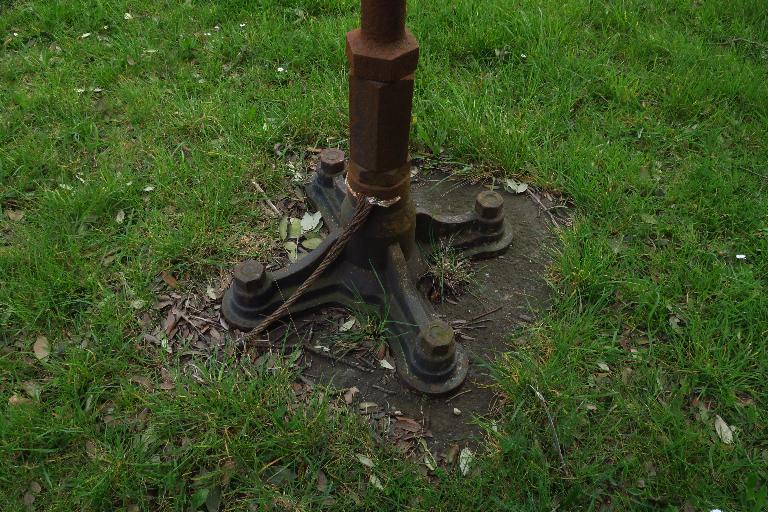

Le Palais, citadelle, magasin à poudre de l'Enveloppe, détail du pied d'un des paratonnerres.
Documentation

Documents d'archives

  • Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 294, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1854-1857. Direction du Génie de Brest, Place de Belle-Ile, Mémoire du chef du Génie sur les projets supplémentaires pour 1856-1857, 20 décembre 1856.

    Service Historique de la Défense du Château de Vincennes : 1 VH 294

  • Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 295, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1858-1859. Direction du Génie de Brest, Place de Belle-Ile, Mémoire du chef du Génie sur les projets pour 1858-1859, 29 décembre 1857.

    Service Historique de la Défense du Château de Vincennes : 1 VH 295

  • Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 295, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1858-1859. Direction du Génie de Brest, Place de Belle-Ile, Mémoire du chef du Génie sur les projets supplémentaires 1858-1859, 8 décembre 1858.

    Service Historique de la Défense du Château de Vincennes : 1 VH 295

Bibliographie

  • BAUDRY, Marie-Pierre, Les magasins à poudre situés dans l'enveloppe de la citadelle de Belle-Ile, dactylographié, janvier 1993

  • LE POURHIET-SALAT, Nicole, La défense des îles bretonnes de l´Atlantique, des origines à 1860, Vincennes, Service Historique de la Marine, 1983, 2 vol. : XLV-375 p. XXV pl.

  • FAUCHERRE, Nicolas, PROST, Philippe, CHAZETTE, Alain. Les fortifications du littoral, La Bretagne Sud. Chauray-Niort, collection : les fortifications du littoral. 1998, 279 p., ISBN 2-910137-24-4.

  • TRUTTMANN, Philippe (Colonel), La barrière de fer, Thionville, Klopp, 2001, 500 p.
