Porte Vauban, enceinte urbaine (Le Palais)
Bretagne > Morbihan > Le Palais
Œuvre étudiée
Auteur
Copyright

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bretagne Sud - Belle-Ile-en-Mer
  • Commune Le Palais
  • Adresse Intra muros
  • Cadastre AC 91
Désignation
  • Dénominations
    porte de ville
  • Dossier dont ce dossier est partie constituante
    courtine (IA56132098)
Historique

Les projets pour la construction de l'enceinte du Palais prévoient la construction d'une nouvelle porte de ville pour remplacer la porte de Bangor héritée du Premier Empire, située sur la contrescarpe. La plupart des projets situent cette nouvelle porte sur la courtine 20-21, flanquée de corps de garde.

La porte de Bangor est finalement conservée avec ses corps de garde, tandis que la "nouvelle porte de Bangor" est construite comme "porte Vauban" en 1864-1865.

Sur les vues du début du 20e siècle, le pont-levis a été remplacé par un pont dormant. Le fossé est comblé par souci hygiéniste en 1928.

Description

La porte Vauban est un tunnel à voûte en anse-de-panier de 17 mètres de long qui traverse la courtine 20-21.

Son débouché côté campagne, voûté en plein-cintre, est orné de pilastres, d'une corniche et d'un fronton. Un cartouche inspiré de ceux du réduit B et de la porte de Bangor porte l'inscription "Porte Vauban". Cette première porte était initialement précédée d'un petit fossé ou haha, franchi par un pont-levis à bascule en dessous. Immédiatement derrière se trouvent deux renfoncements, dont l'un est une guérite et l'autre un escalier permettant d'accéder à une canalisation passant sous la courtine, et sans doute, à l'origine, à la fosse du pont-levis.

Le débouché côté ville est encadré par les murs de soutènements du talus de la courtine, très hauts à cet endroit. La porte est en anse-de-panier comme le tunnel. Le décor qui la surmonte imite également celui du réduit B et de la porte de Bangor, avec corniche à denticules et cartouche en calcaire portant l'inscription "Porte Vauban". De part et d'autre de la porte, des escaliers à trois volées longeant le rampant permettent de monter au dessus. Des bancs en pierre sont placés à la base des escaliers et sur les premiers paliers.

  • Murs
    • schiste moellon
    • granite pierre de taille
    • calcaire pierre de taille
  • Toits
    terre en couverture
  • Couvrements
    • voûte en berceau en anse-de-panier
  • Escaliers
    • escalier de distribution extérieur
  • État de conservation
    bon état
Statut, intérêt et protection
  • Statut de la propriété
    propriété de la commune
  • Éléments remarquables
    porte de ville
  • Sites de protection
    site classé, zone naturelle d'intérêt écologique faunistique et floristique
  • Protections
    classé MH, 2004/11/03
  • Précisions sur la protection

    Classement de l'ensemble de l'enceinte urbaine du Palais

  • Référence MH
    PA56000039
Illustrations 29
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Archives départementales du Finistère
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration

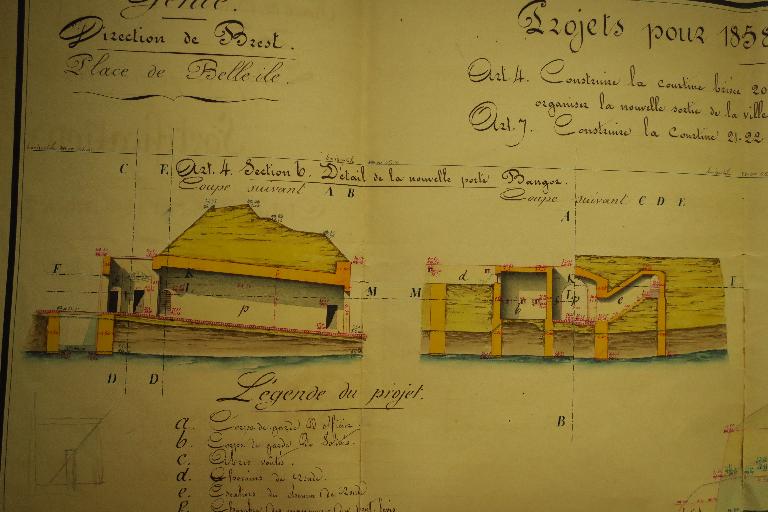

1 VH 295. Place de Belle-Ile, feuille n° 3 des projets pour 1858-1859, courtines 20-21 et 21-22, 29 décembre 1857.
1 VH 295. Place de Belle-Ile, feuille n° 3 des projets pour 1858-1859, courtines 20-21 et 21-22, 29 décembre 1857.

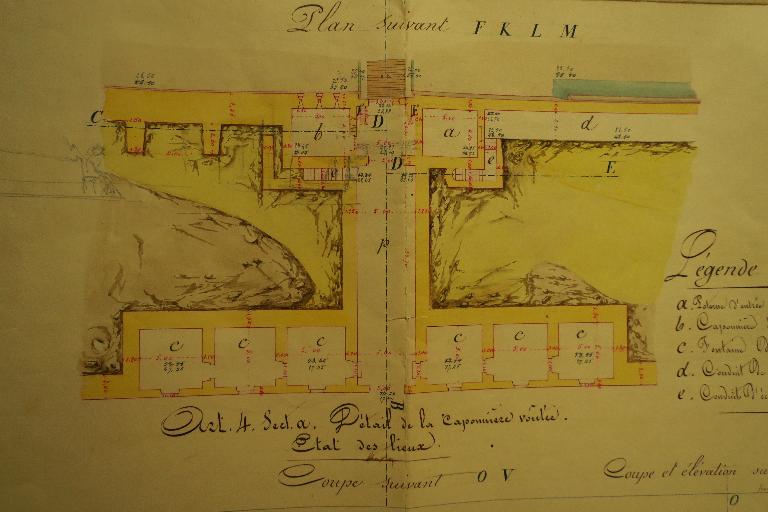

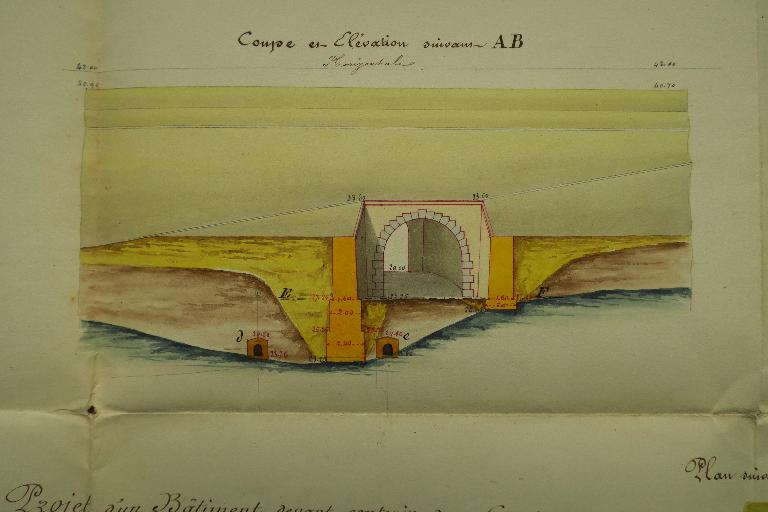

1 VH 287. Place de Belle-Ile, feuille n° 2 des projets pour 1862-1863, modification proposée par le chef du génie pour l'organisation de la poterne d'entrée de ville à travers la courtine 20-21
1 VH 287. Place de Belle-Ile, feuille n° 2 des projets pour 1862-1863, modification proposée par le chef du génie pour l'organisation de la poterne d'entrée de ville à travers la courtine 20-21
1 VH 287. Place de Belle-Ile, feuille n° 2 des projets pour 1862-1863, modification proposée par le chef du génie pour l'organisation de la poterne d'entrée de ville à travers la courtine 20-21

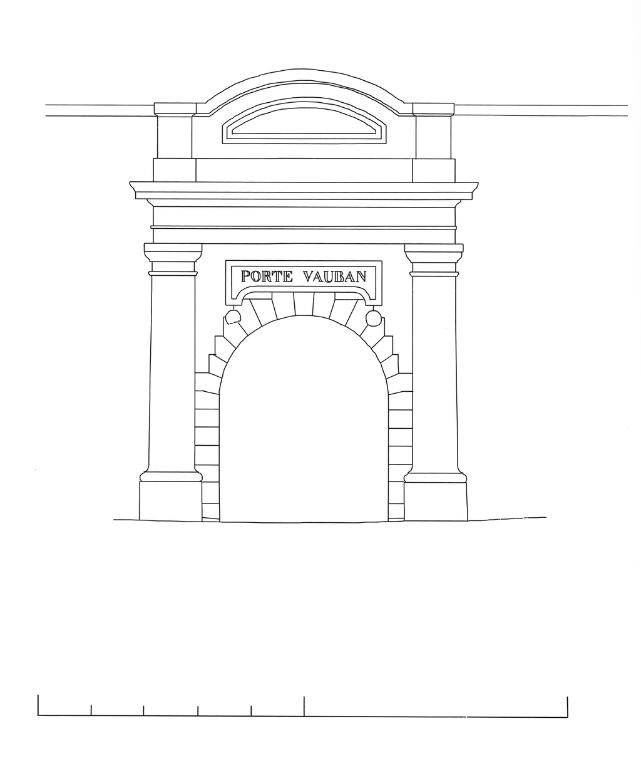

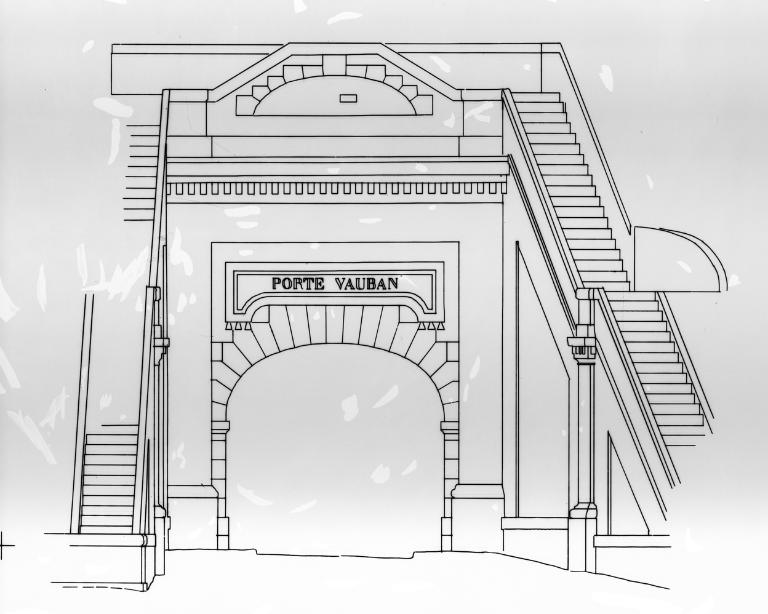

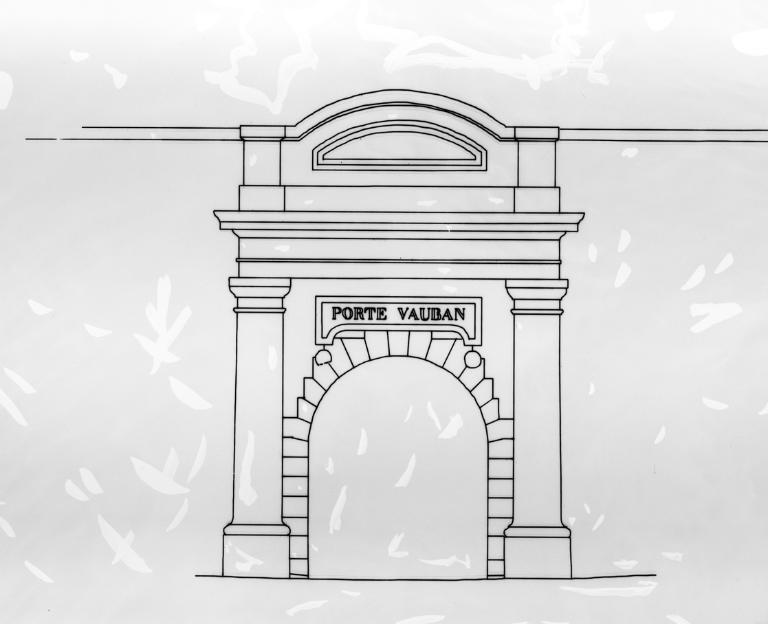

Porte Vauban, relevé photogrammétrique
Porte Vauban, relevé photogrammétrique
Porte Vauban, relevé photogrammétrique
Porte Vauban, relevé photogrammétique

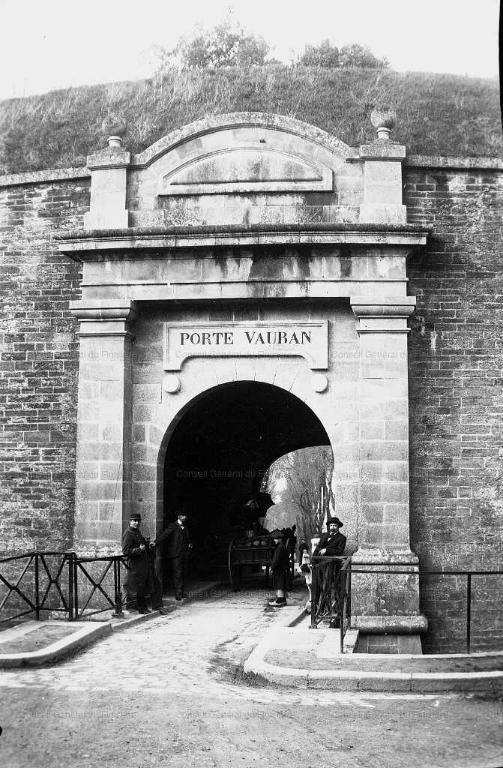

21 Fi 2239. Belle-Île, La Porte Vauban, Entrée de la ville, vers 1890-1920.

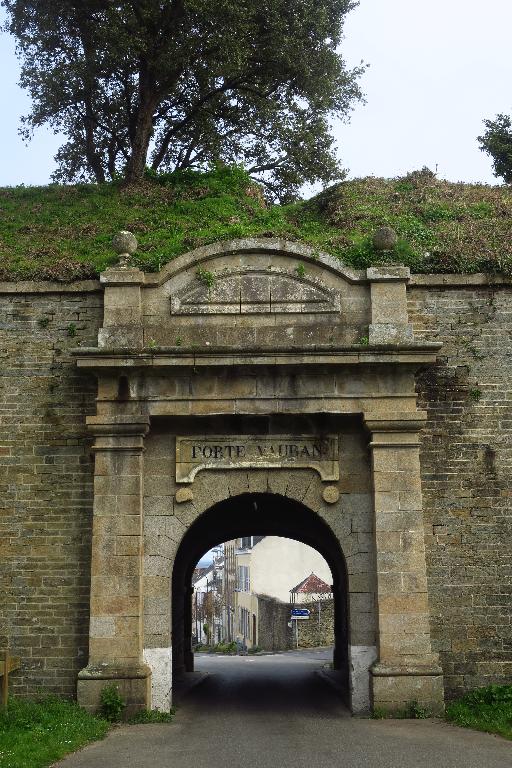

Enceinte de ville - Mur d'enceinte, porte Vauban, côté campagne
Enceinte de ville - Mur d'enceinte, porte Vauban côté ville
Enceinte de ville - Mur d'enceinte, porte Vauban, détail du haut de la porte
Enceinte de ville - Mur d'enceinte, porte Vauban, banc intermédiaire sur les marches des deux flancs
Enceinte de ville - Mur d'enceinte, porte Vauban, détail du banc et départ de l'escalier
Enceinte de ville - Porte Vauban, détail, flanc droit
Enceinte de ville - Mur d'enceinte, porte Vauban, détail porte
Porte Vauban vers Palais

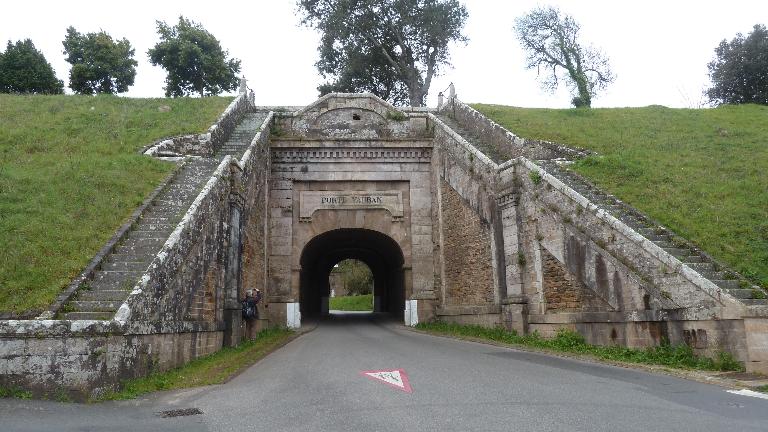

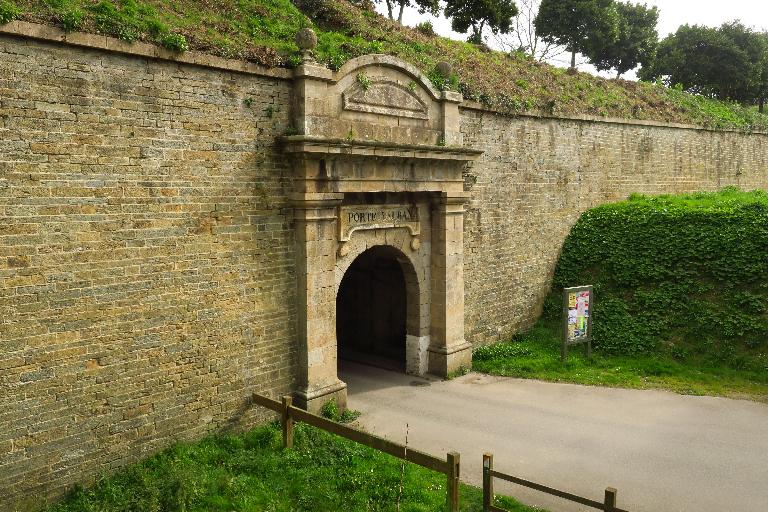

Le Palais, enceinte urbaine, porte Vauban, côté campagne.
Le Palais, enceinte urbaine, porte Vauban, côté campagne.
Le Palais, enceinte urbaine, porte Vauban, côté ville.
Le Palais, enceinte urbaine, porte Vauban, côté ville.

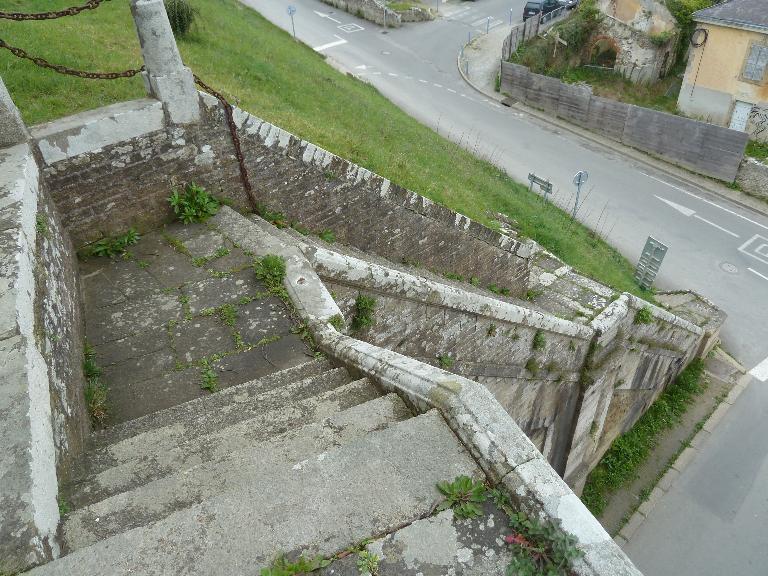

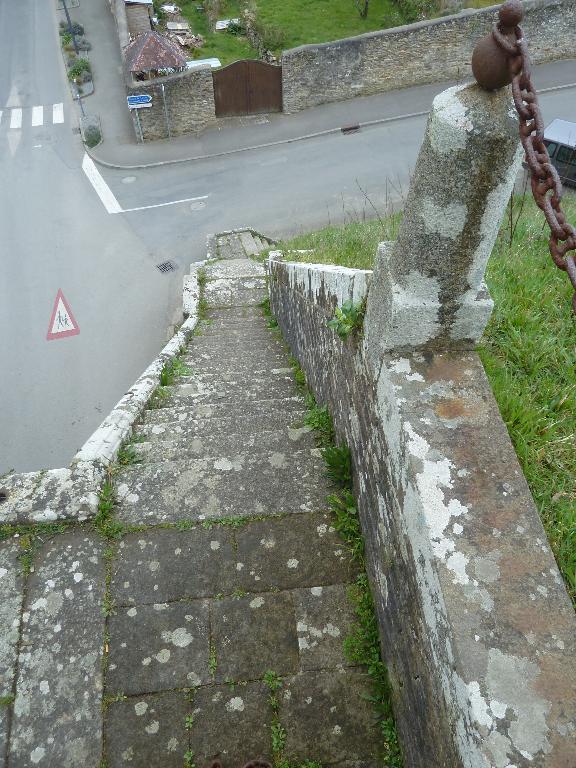

Le Palais, enceinte urbaine, porte Vauban, escalier droit.
Le Palais, enceinte urbaine, porte Vauban, escalier gauche.

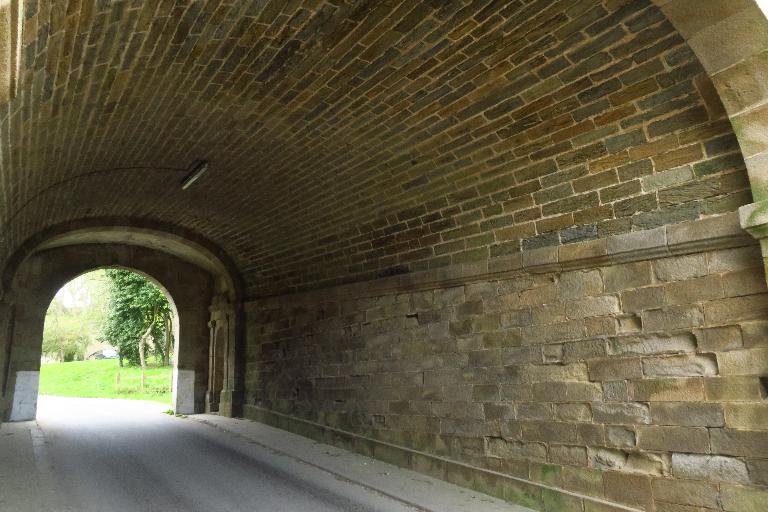

Le Palais, enceinte urbaine, porte Vauban, passage voûté.

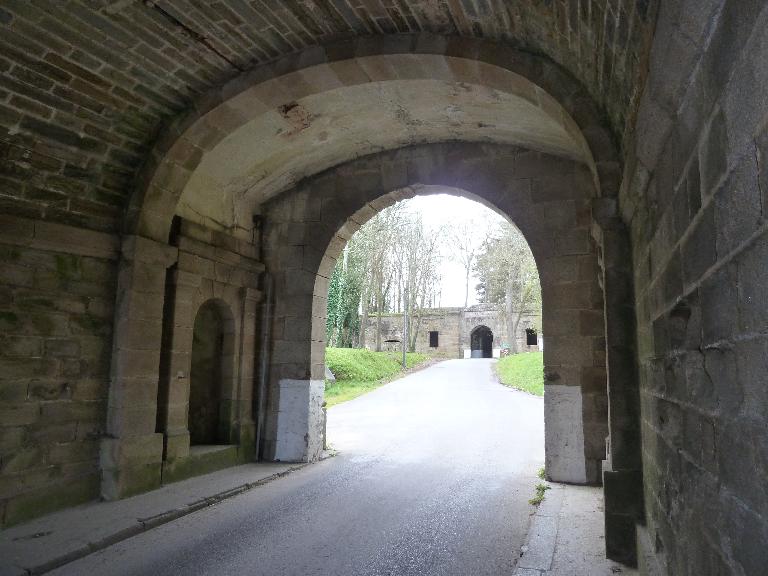

Le Palais, enceinte urbaine, porte Vauban, passage voûté côté campagne.

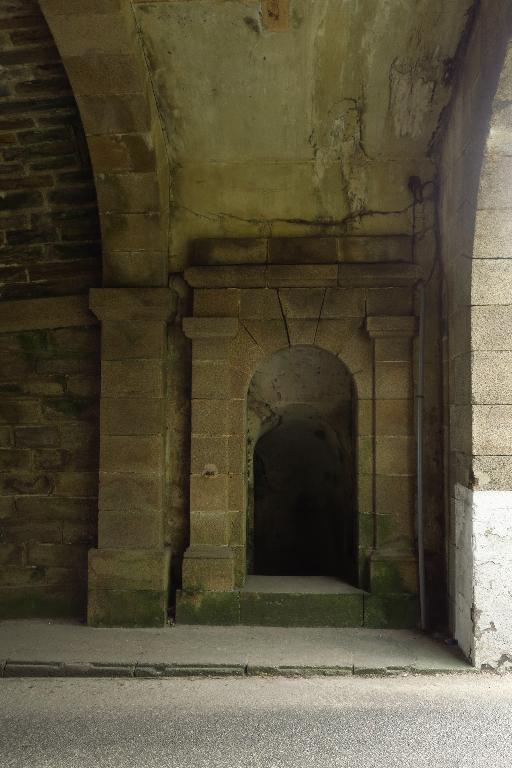

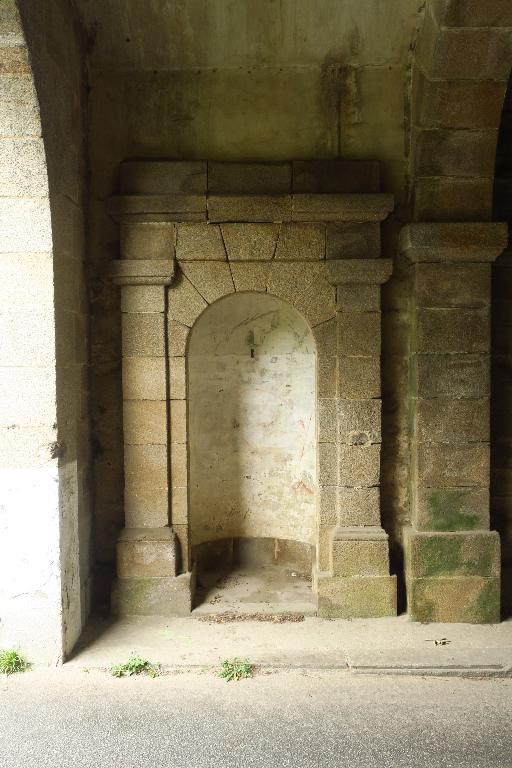

Le Palais, enceinte urbaine, porte Vauban, guérite.
Le Palais, enceinte urbaine, porte Vauban, accès au sous-sol.

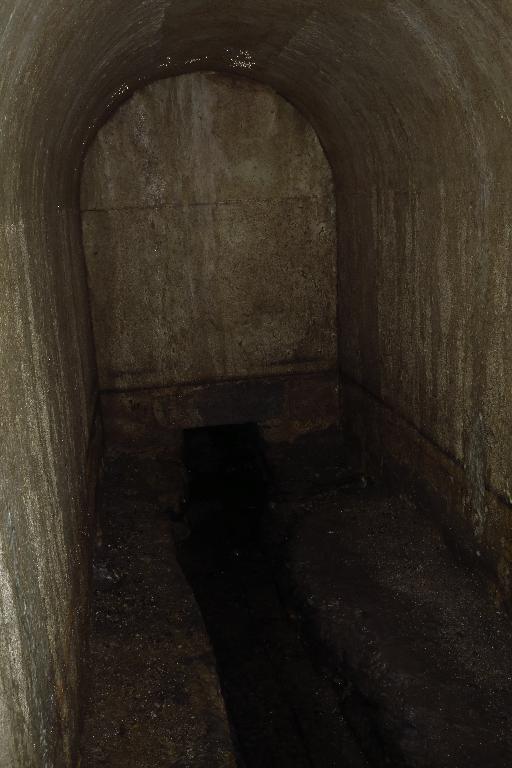

Le Palais, enceinte urbaine, porte Vauban, canalisation en sous-sol.
Documentation

Documents d'archives

  • Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 297, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1862-1875. Direction du Génie de Brest, Place de Belle-Ile, Mémoire du chef du Génie sur les projets pour 1862-1863, 2 décembre 1861.

    Service Historique de la Défense du Château de Vincennes : 1 VH 297

  • Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 297, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1862-1875. Direction du Génie de Brest, Place de Belle-Ile, Mémoire du chef du Génie sur les projets pour 1864-1865, 30 janvier 1864.

    Service Historique de la Défense du Château de Vincennes : 1 VH 297

Bibliographie

  • LE POURHIET-SALAT, Nicole, La défense des îles bretonnes de l´Atlantique, des origines à 1860, Vincennes, Service Historique de la Marine, 1983, 2 vol. : XLV-375 p. XXV pl.

  • FAUCHERRE, Nicolas, PROST, Philippe, CHAZETTE, Alain. Les fortifications du littoral, La Bretagne Sud. Chauray-Niort, collection : les fortifications du littoral. 1998, 279 p., ISBN 2-910137-24-4.

  • PORTIER, Carlette, POUTORD, Jacques, Belle-Île-en-Mer. L'enceinte urbaine de Palais, Locmaria, Société historique de Belle-Île-en-Mer, 1998.

Périodiques

  • CHAURIS, Louis, Nature et provenance des pierres mises en œuvre dans les ouvrages défensifs à Belle-Île (Morbihan), Bulletin de l'association bretonne, 2011, CXX, p. 285-302.

Date(s) d'enquête : 2017; Date(s) de rédaction : 2017
