  • enquête thématique régionale, Inventaire des fortifications littorales 1830-1870 dans les îles de Bretagne Sud
Courtine 19-20, enceinte urbaine (Le Palais)
Bretagne > Morbihan > Le Palais
Œuvre étudiée
Auteur
Copyright
  • (c) Service historique de la Défense

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bretagne Sud - Belle-Ile-en-Mer
  • Commune Le Palais
  • Adresse Intra muros
  • Cadastre AC 8  ; AC 9  ; AC 79
Désignation
  • Dénominations
    courtine
  • Destinations
    promenade
  • Dossier dont ce dossier est partie constituante
    fortification d'agglomération (IA56001940)
  • Parties constituantes non étudiées
    fossé, poterne, ouvrage extérieur
Historique

Une courtine reliant les ouvrages A et B hérités des travaux de l'Empire - futurs bastions 19 et 20 - est prévue dès les premiers projets de fermeture de la place du Palais dans les années 1820. Sa forme envisagée évolue selon les nombreux projets étudiés jusqu'au début des années 1860. Une amorce de fossé est néanmoins creusée à l'occasion de la crise diplomatique européenne de 1840.

La courtine actuelle est construite en 1861-1862. Des aménagements du parapet sont réalisés à la fin du 19e siècle, vers 1880-1890.

  • Période(s)
    • Principale : 3e quart 19e siècle , porte la date, daté par source, daté par travaux historiques
    • Secondaire : 4e quart 19e siècle , daté par source
  • Dates
    • 1861, porte la date, daté par source, daté par travaux historiques
  • Auteur(s)
Description

La courtine 19-20 consiste en une escarpe en maçonnerie d'une centaine de mètres de long et de sept mètres de haut surmontée par un parapet en terre. Elle est doublée par un épais rempart terrassé. Une tenaille terrassée protège la base de l'escarpe.

Une poterne voûtée traverse la courtine et la tenaille et permet d'accéder à une double caponnière communiquant avec le réduit de place d'arme H. Cette caponnière est passive, à l'exception d'une petite place d'arme située juste devant la tenaille qui est organisée avec parapets d'infanterie.

Un haha actuellement comblé précédait la poterne côté campagne. La date "1861" est gravée au-dessus des deux extrémités de cette poterne.

Le terre-plein et le parapet d'artillerie ont été réaménagés après 1870 : plates-formes de tir, traverses et niches à munitions.

  • Murs
    • schiste moellon
    • granite pierre de taille
    • terre
  • État de conservation
    état moyen, envahi par la végétation
Statut, intérêt et protection
  • Statut de la propriété
    propriété de la commune
  • Sites de protection
    site classé, zone naturelle d'intérêt écologique faunistique et floristique
  • Protections
    classé MH, 2004/11/03
  • Précisions sur la protection

    Classement de l'ensemble de l'enceinte urbaine du Palais

  • Référence MH
    PA56000039
Illustrations 25
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration
  • (c) Association 1846
Aller à la notice d'illustration

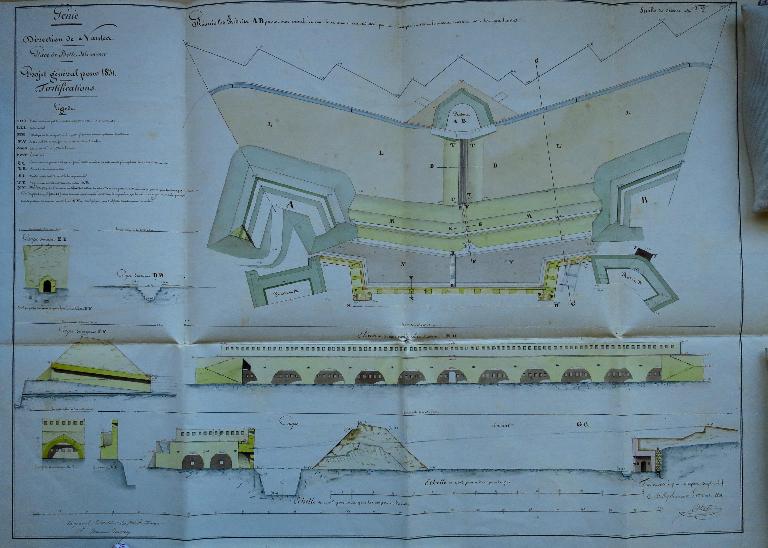

1 VH 289. Place de Belle-isle-en-Mer, feuille n° 1 des projets pour 1831, projet d'ensemble pour la place de Palais, 1er mars 1831.

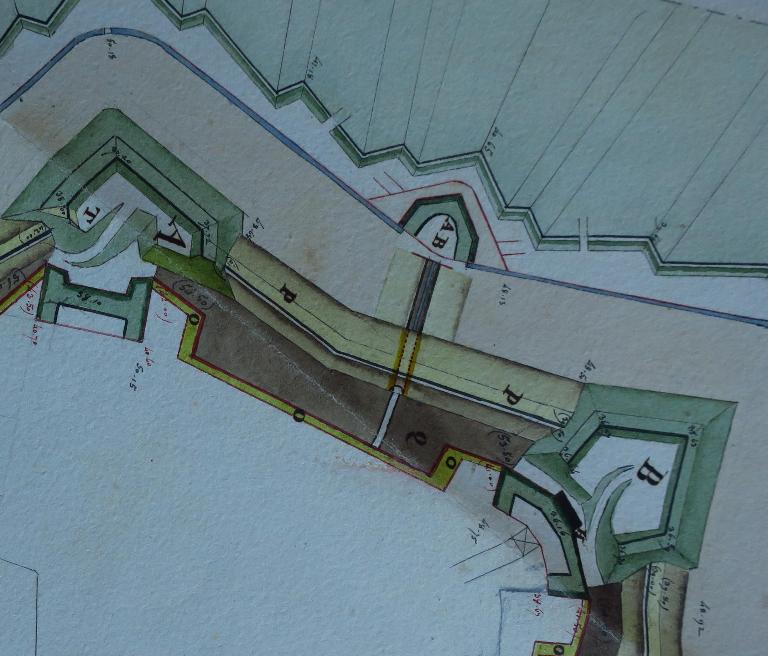

1 VH 289. Place de Belle-Ile, feuille n° 2 des projets pour 1831, réunir les réduits A B par un mur crénelé et couvrir ce mur et ces réduits par un masque de terre formant courtine entre les deux lunettes, 1er mars 1831.

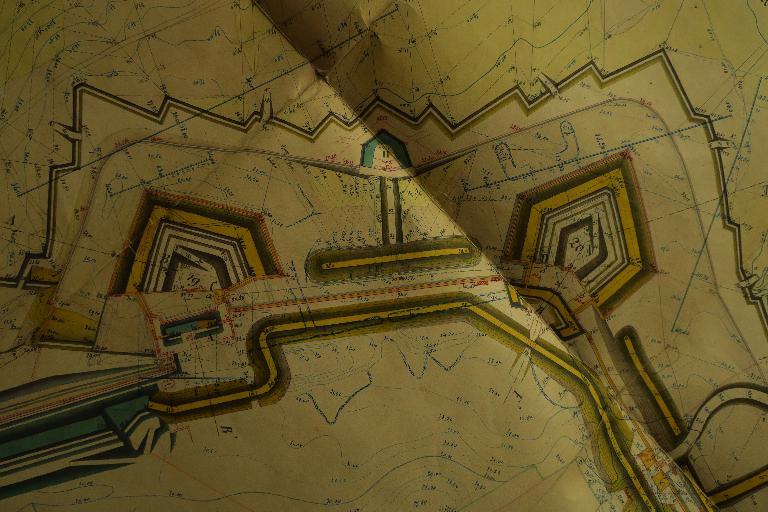

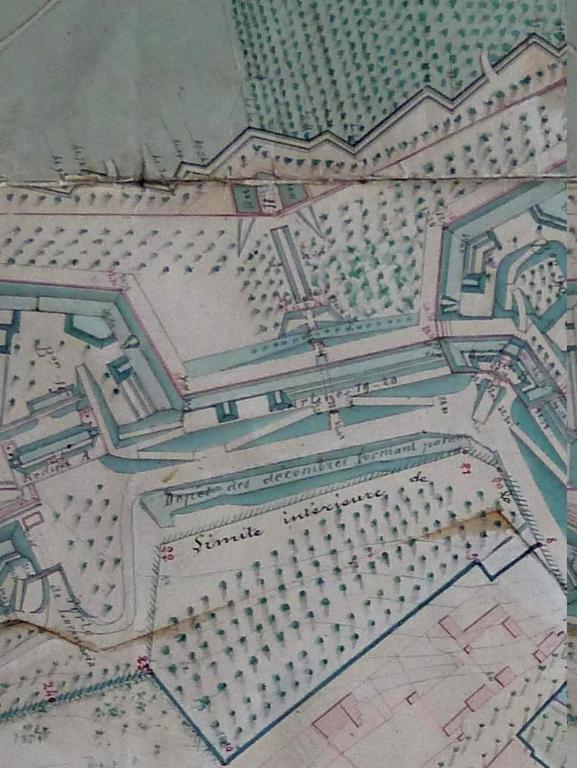

1 VH 290. Place de Belle-Ile, feuille n° 2 des projets pour 1838, enceinte de la place de Palais, 11 mars 1838.

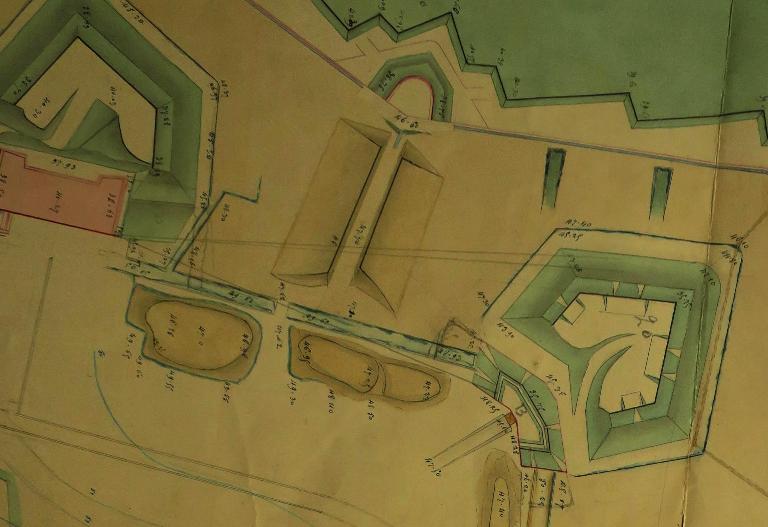

1 VH 294. Place de Belle-Ile, feuille n° 2 des projets pour 1854-1855, état des lieux, 11 février 1854.

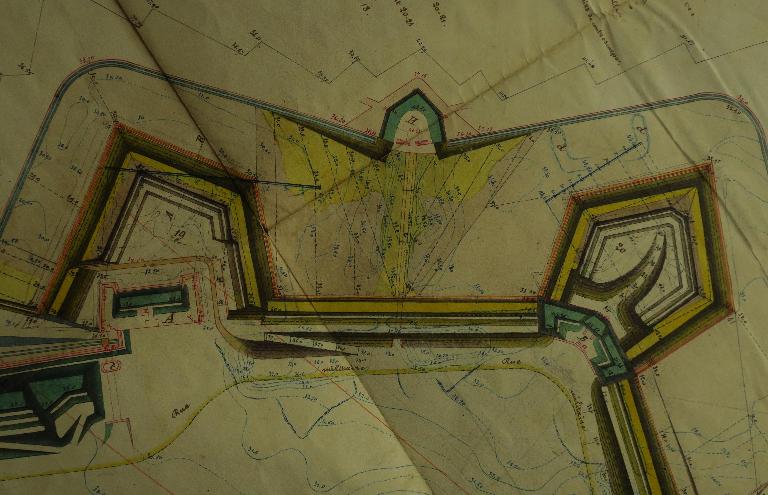

1 VH 294. Place de Belle-Ile, feuille n° 3 des projets pour 1854-1855, enceinte de Palais, 11 février 1854.
1 VH 294. Place de Belle-Ile, feuille n° 2 des projets pour 1856-1857, 25 novembre 1855.
1 VH 295. Place de Belle-Ile, feuille n° 13 des projets pour 1858-1859, 8 décembre 1858.

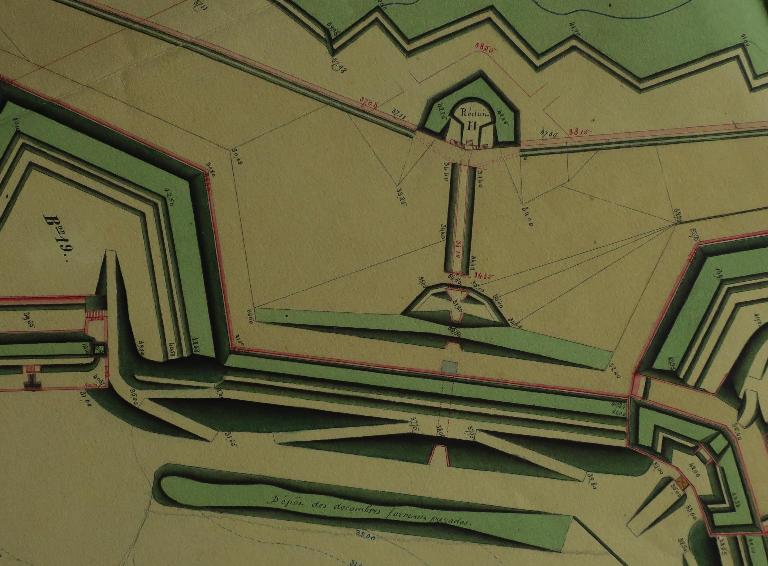

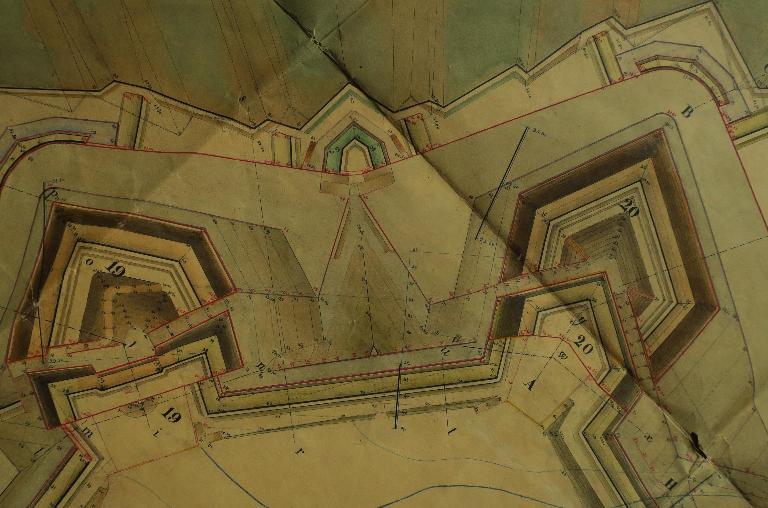

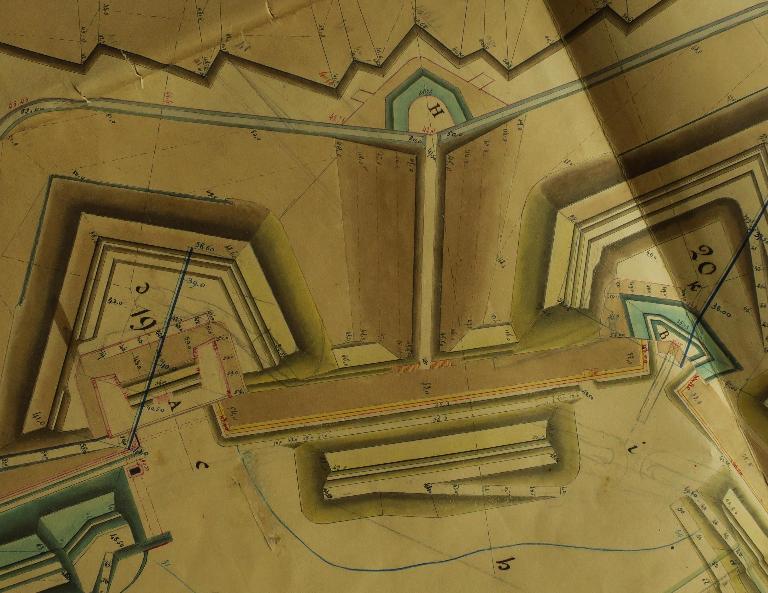

1 VH 296. Place de Belle-Ile, feuille n° 8 des projets pour 1860-1861, 14 juillet 1860.
1 VH 296. Place de Belle-Ile, feuille n° 12 des projets pour 1860-1861, 24 octobre 1860.
1 VH 297. Place de Belle-Ile, feuille n° 1 des projets pour 1868-1869, 22 avril 1868.

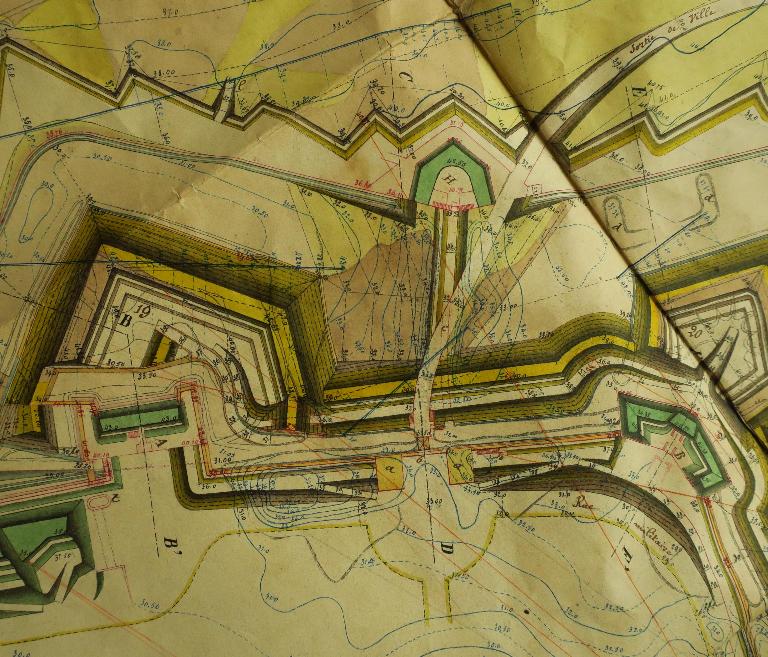

Plan nivelé de Belle-Ile et environ, revu en 1883 et 1896.

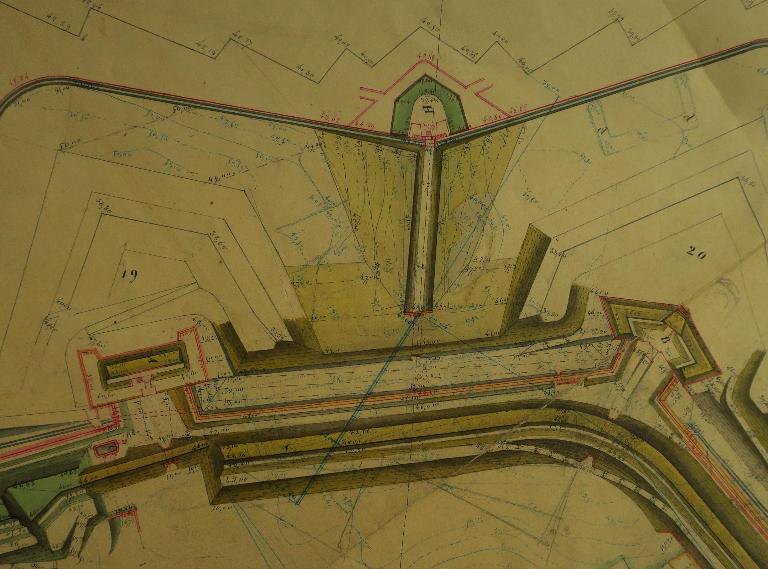

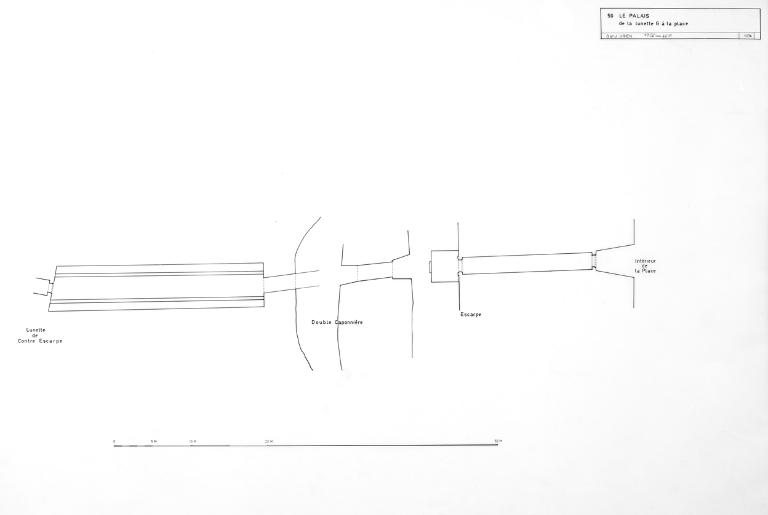

Le Palais, enceinte urbaine, courtine 19-20, plan de la communication entre la place et le réduit H.
Le Palais, enceinte urbaine, courtine 19-20, vue d'ensemble côté campagne.

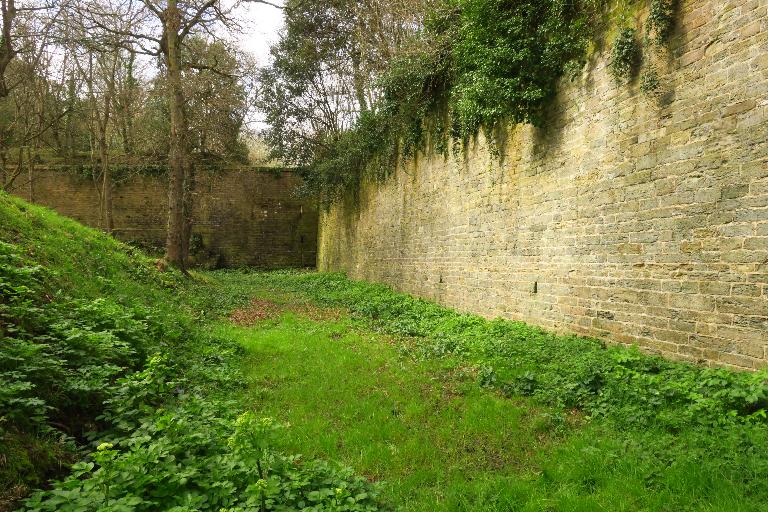

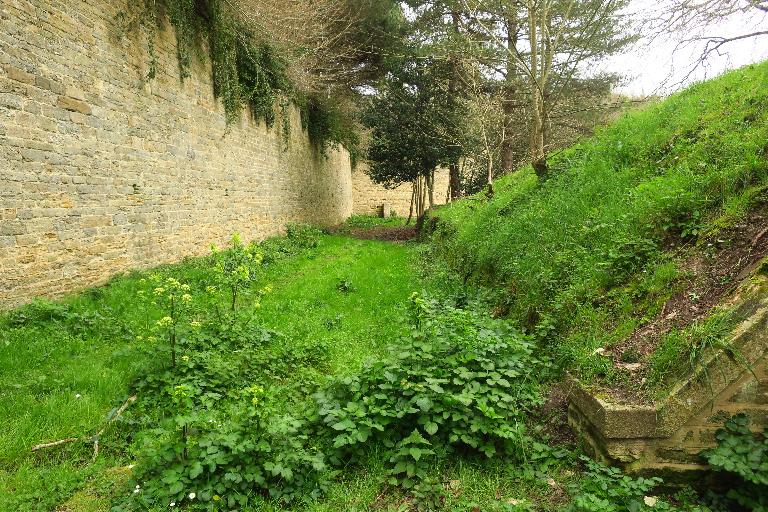

Le Palais, enceinte urbaine, courtine 19-20, partie gauche.
Le Palais, enceinte urbaine, courtine 19-20, partie droite.

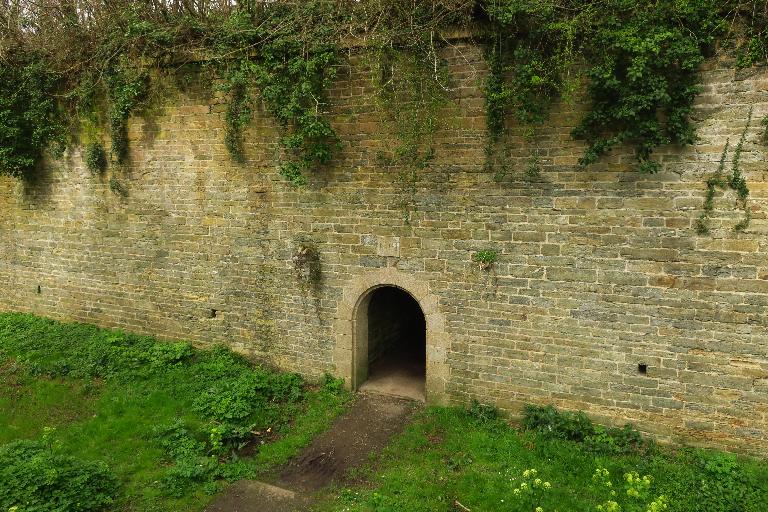

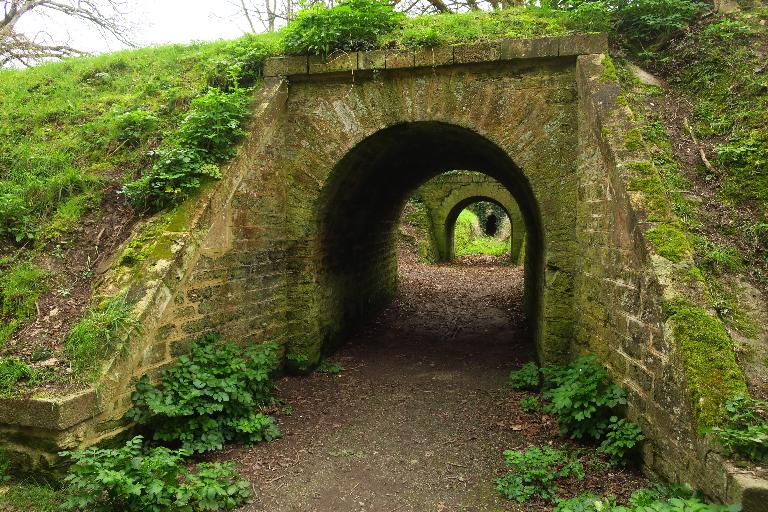

Le Palais, enceinte urbaine, courtine 19-20, poterne côté campagne.

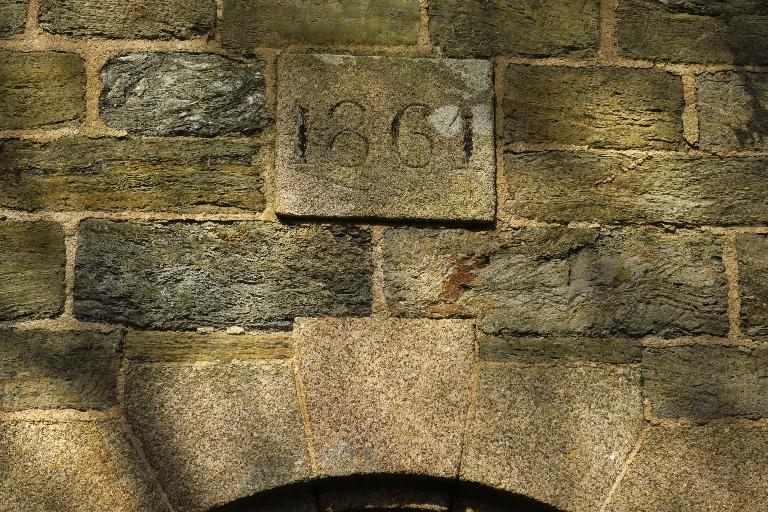

Le Palais, enceinte urbaine, courtine 19-20, poterne côté campagne, détail.

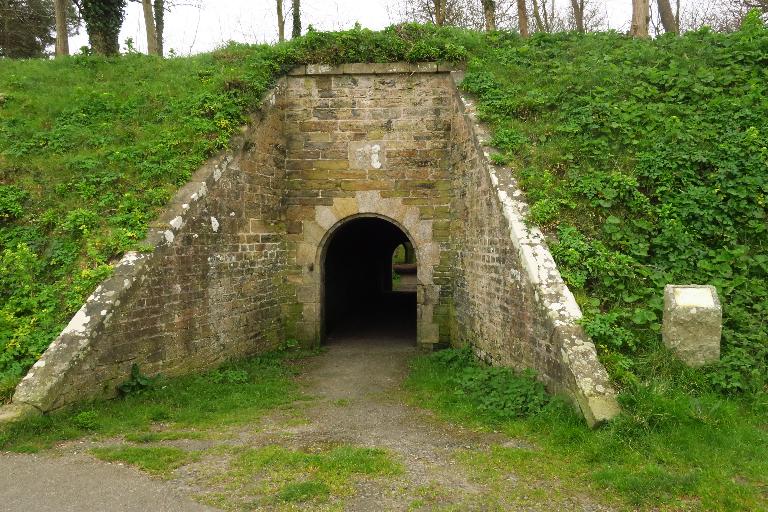

Le Palais, enceinte urbaine, courtine 19-20, poterne côté ville.

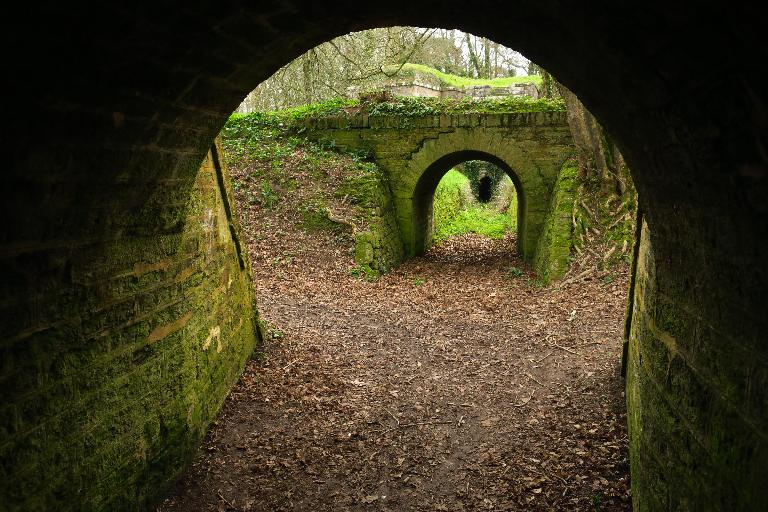

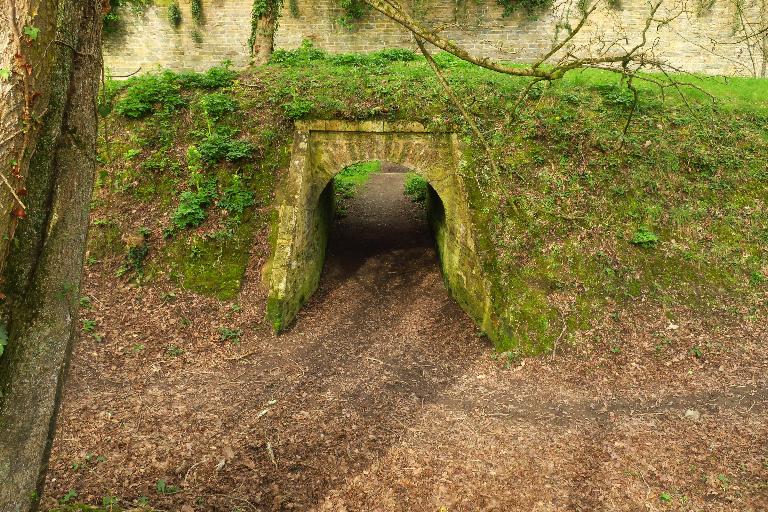

Le Palais, enceinte urbaine, courtine 19-20, passage sous la tenaille.
Le Palais, enceinte urbaine, courtine 19-20, place d'armes.

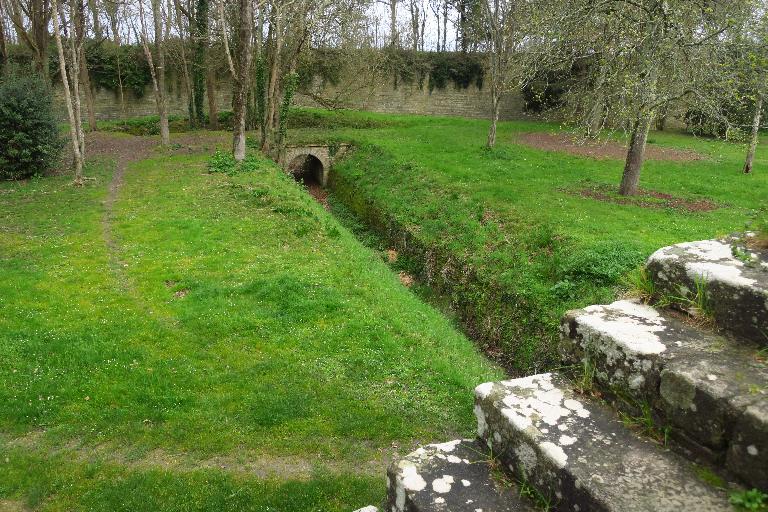

Le Palais, enceinte urbaine, courtine 19-20, place d'armes et passage sous la tenaille.

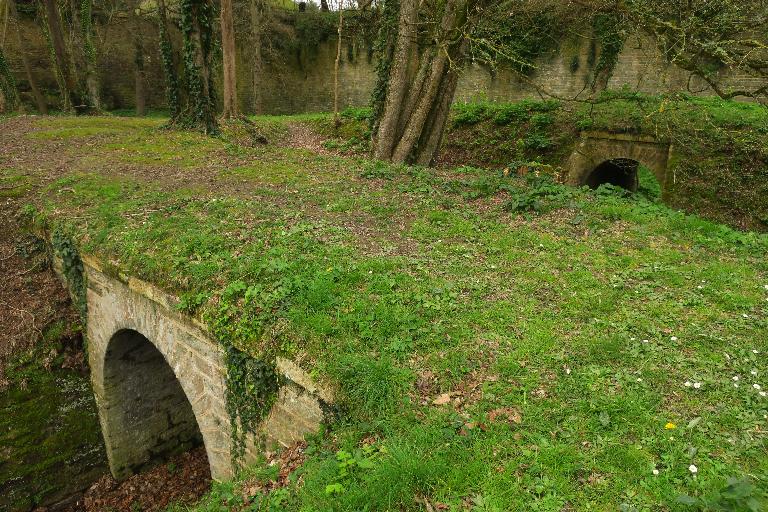

Le Palais, enceinte urbaine, courtine 19-20, place d'armes et accès à la caponnière.
Le Palais, enceinte urbaine, courtine 19-20, escarpe, tenaille, place d'armes et caponnière vues depuis le réduit H.

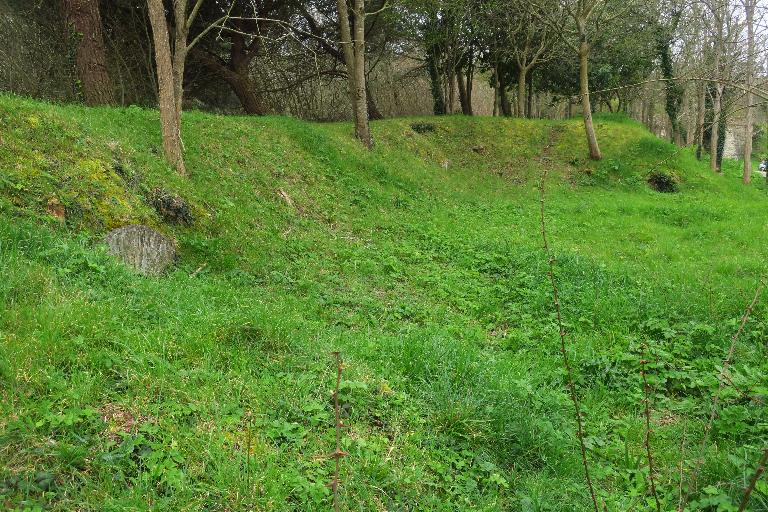

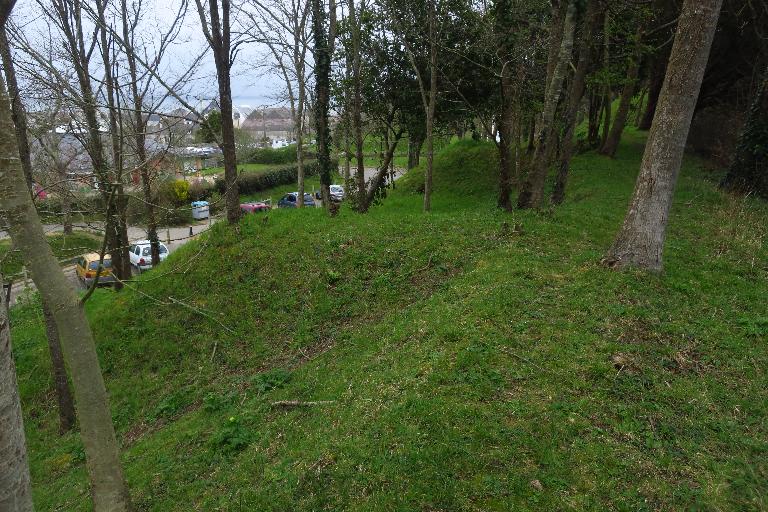

Le Palais, enceinte urbaine, courtine 19-20, plates-formes d'artillerie et traverses.
Le Palais, enceinte urbaine, courtine 19-20, plates-formes d'artillerie, niches à munitions et traverse.
Documentation

Documents d'archives

  • Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 290, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1837-1842. Direction du Génie de Nantes, Place de Belle-Ile, projets pour 1840, rapport sur les travaux de fortifications strictement indispensables pour mettre la place à l'abri d'une attaque de vive force, 10 septembre 1840.

    Service Historique de la Défense du Château de Vincennes : 1 VH 290

  • Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 290, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1837-1842. Direction du Génie de Nantes, Place de Belle-Ile, Mémoire des ouvrages exécutés aux fortifications et aux bâtimens militaires de la place pendant l'exercice 1840, 31 octobre 1840.

    Service Historique de la Défense du Château de Vincennes : 1 VH 290

  • Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 8, Places françaises et d'Algérie : 1 VH 297, Place de Belle-Île-en-Mer, projets et dépenses annuels, 1862-1875. Direction du Génie de Brest, Place de Belle-Ile, Mémoire du chef du Génie sur les projets pour 1862-1863, 2 décembre 1861.

    Service Historique de la Défense du Château de Vincennes : 1 VH 297

Bibliographie

  • LE POURHIET-SALAT, Nicole, La défense des îles bretonnes de l´Atlantique, des origines à 1860, Vincennes, Service Historique de la Marine, 1983, 2 vol. : XLV-375 p. XXV pl.

  • FAUCHERRE, Nicolas, PROST, Philippe, CHAZETTE, Alain. Les fortifications du littoral, La Bretagne Sud. Chauray-Niort, collection : les fortifications du littoral. 1998, 279 p., ISBN 2-910137-24-4.

  • PORTIER, Carlette, POUTORD, Jacques, Belle-Île-en-Mer. L'enceinte urbaine de Palais, Locmaria, Société historique de Belle-Île-en-Mer, 1998.

Périodiques

  • CHAURIS, Louis, Nature et provenance des pierres mises en œuvre dans les ouvrages défensifs à Belle-Île (Morbihan), Bulletin de l'association bretonne, 2011, CXX, p. 285-302.

Date(s) d'enquête : 2017; Date(s) de rédaction : 2017
