Étude sur le casernement de guerre en France, depuis Vauban jusqu'en 1870.
[...]

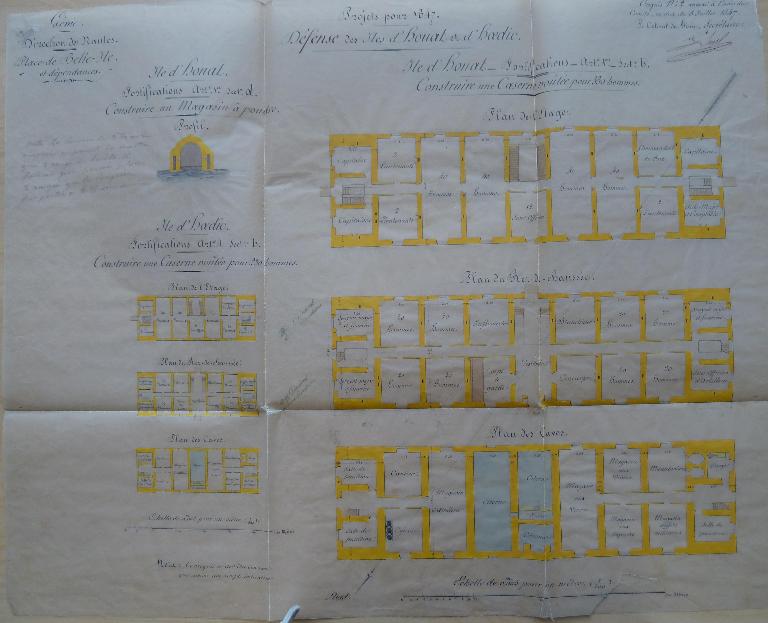

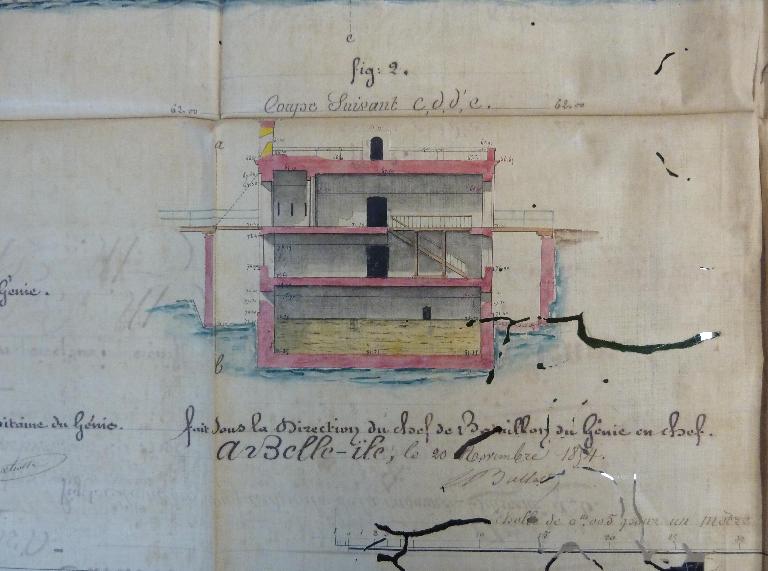

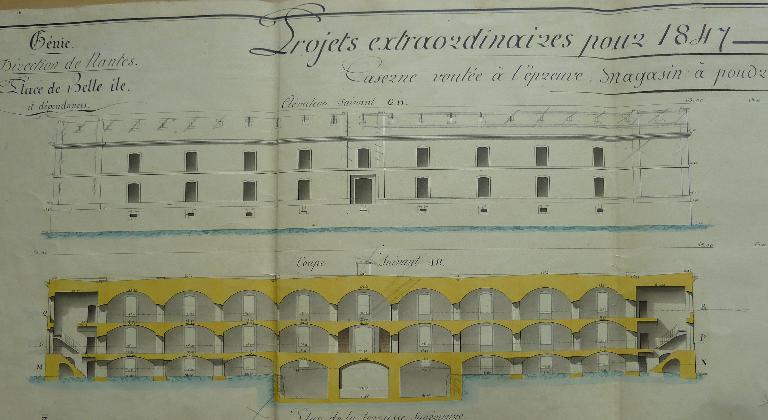

En 1842, on eut à entreprendre simultanément des casernes à l'épreuve dans un grand nombre de places, et l'on jugea nécessaire de les organiser d'après des principes uniformes. Les études faites dans ce but au Comité aboutirent à un dessin de caserne voûtée avec caves, rez-de-chaussée et étage, qui a été gravé pour être joint à la circulaire ministérielle du 8 novembre 1843. Ce dessin consacre pleinement les modifications apportées successivement au type de 1826 sous l'influence des idées du Colonel Belmas. Travées égales de 6m50, fenêtre unique par chambre sur chaque façade, communication longitudinale constituée par des stalles dans les chambres et par des portes dans le milieu des murs de refend, larges escaliers à double rampe occupant le fond des cages et précédés d'un vaste vestibule, voûtes surbaissées partout substituées aux planchers, voûtes à l'épreuve extradossées en terrasse horizontale avec un petit nombre de noues qui déversent les eaux dans des tuyaux de descente encastrés dans les piédroits des cages d'escalier ; fixation du nombre des escaliers à 2 pour 9 et 11 travées, 3 pour 13 et 15 travées, plus deux autres dans les compartiments du milieu des culées : tels sont les traits principaux du type de 1843.
En 1845 on le grave de nouveau avec quelques modifications portant sur des détails de construction tels que la substitution des baies cintrées aux baies rectangulaires, et sur l'organisation de citernes alimentées par les eaux de la terrasse.
(Service historique de la Défense, département Armée de Terre, Vincennes. Archives du Génie ; Article 21, Objets d'art : 1 VR 122, projets et études pour la construction de casernes et autres bâtiments voûtés à l'épreuve de la bombe, 1746-1874. Capitaine Grillon, Étude sur le casernement de guerre en France, depuis Vauban jusqu'en 1870 (Mémorial de l'officier du Génie), 1874)
