Site d'écluse de Prat Hir, n° 233 (Châteaulin)
Bretagne > Finistère > Châteaulin
Œuvre étudiée
Auteur
Copyright

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays d'Accueil touristique du Ménez-Hom Atlantique - Châteaulin
  • Hydrographies l' Aulne
  • Commune Châteaulin
  • Lieu-dit Prat Hir
  • Adresse kilométrage 353.856
  • Précisions oeuvre située en partie sur la commune Saint-Coulitz
Désignation
  • Dénominations
    site d'écluse
  • Appellations
    Prat Hir
  • Parties constituantes étudiées
    maison (IA29004580)
  • Parties constituantes non étudiées
    déversoir de superficie, borne, vanne
Historique

Les travaux sont adjugés aux entrepreneurs brestois Huyot jeune, Jean-Louis Paisant et Philippe-Julien Roujoux entre 1822 et 1828. La porte aval a été réparée ou remplacée en 1894 par les Ets métallurgiques d'Onnaing

(M. –D. Menant).

Description

Écluse à sas ; moyen appareil de schiste, parements : pierre de taille de granite ; pare-gravier desservi par un escalier : moellons de schiste, parements supérieurs : pierre de taille de granite. État actuel : sas rejointoyé mais fuites nombreuses ; porte aval remplacée et récemment repeinte. Déversoir & pertuis au niveau de la porte amont. Déversoir en éperon ; îlot : pierre de taille de granite. État actuel : passe à poissons centrale récente : béton. Pertuis contre la rive opposée à l'écluse ; culée : moellons de schiste et pierre de taille de granite. État actuel : superstructure et 2 vannes métalliques récentes. Borne kilométrique en amont (M. –D. Menant).

  • Murs
    • schiste
    • granite
    • moellon
    • pierre de taille
  • État de conservation
    désaffecté, restauré
Statut, intérêt et protection
  • Statut de la propriété
    propriété publique

Site dénaturé.

Illustrations 10
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Conseil général du Finistère
Aller à la notice d'illustration
  • (c) Conseil général du Finistère
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
L'écluse sur la carte de 1823 (A. N. Série F 14-10109 / 1-59)
L'écluse sur le plan de 1829 (A. N. Série F 14-10109 / 1-4)
L'écluse sur le cadastre de Châteaulin, en 1847 (A. D. Finistère, 3 P 29/2 - 1847)
L'écluse sur le cadastre de Châteaulin, en 1847 (A. D. Finistère, 3 P 29/2 - 1847)
L'Aulne au niveau de l'écluse : vue vers l'aval
Ecluse : vue générale
Maison éclusière

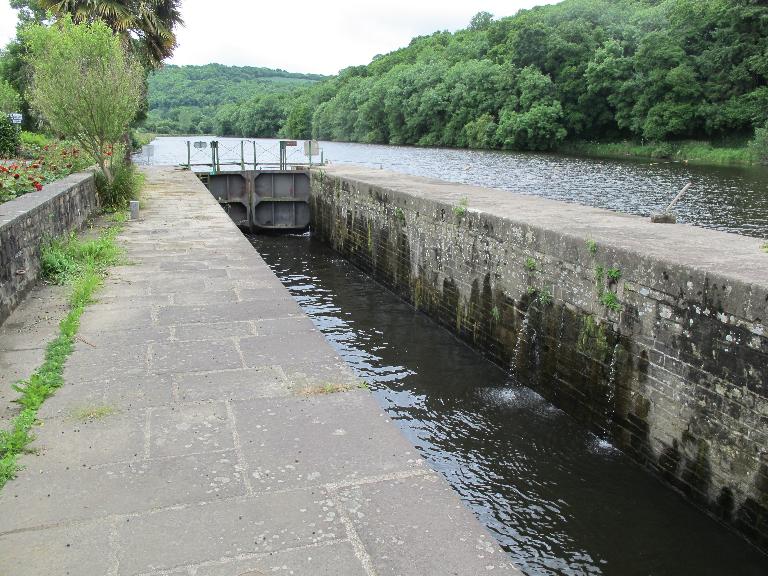

Prat-hir, écluse, vue générale

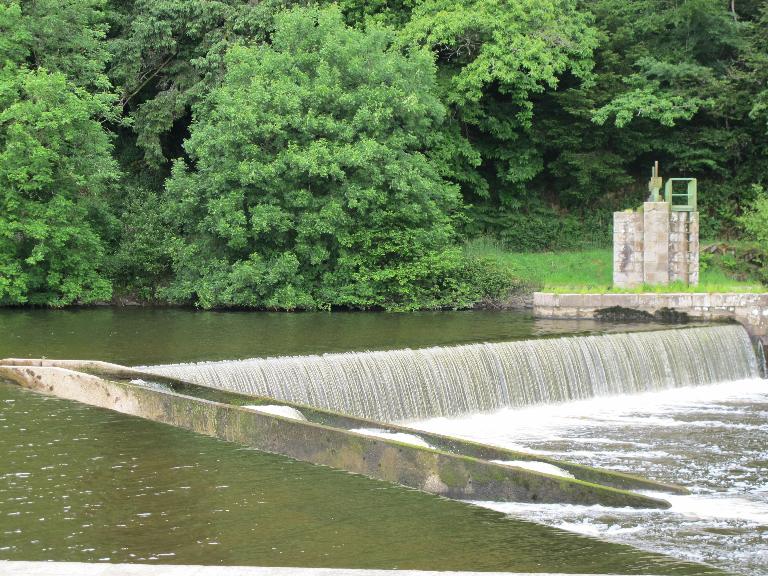

Prat-hir, déversoir

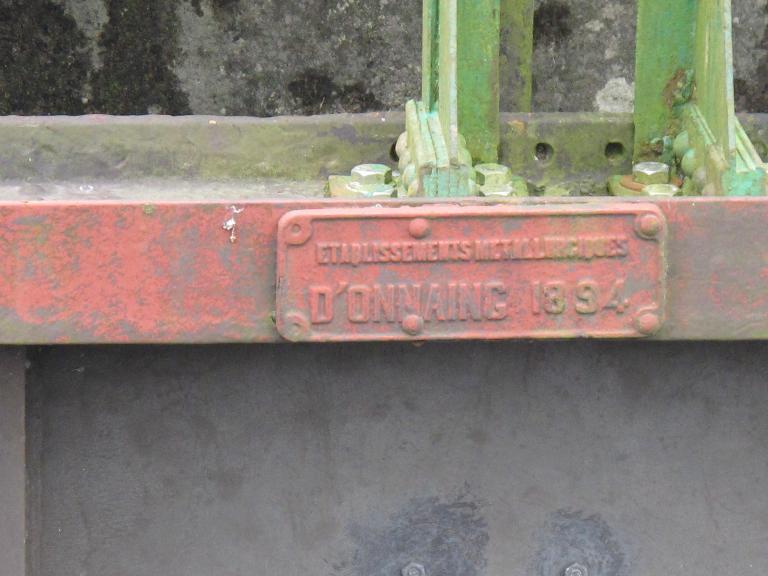

Prat-hir, détail de la porte d'écluse, marque : Etablissements métallurgiques d'Onnaing, 1894.
Documentation

Bibliographie

  • [Exposition. Brest, Archives départementales du Finistère. 1982]. Le canal de Nantes à Brest dans le Finistère. Exposition présentée à Brest, Archives départementales du Finistère, du 5 avril au 30 septembre 1982. Réd. Chantal Daniel. Brest : Archives départementales du Finistère, 1982. 90 p., ill.

    Archives départementales du Finistère

Documents figurés

  • Canal de Nantes à Brest. Département du Finistère. Plan général de la traversée du canal de Nantes à Brest dans le département du Finistère se composant des cours de l'Aulne, de l’Hyères et du Kergoat. Plan, par Jean-Marie de Silguy, ingénieur en chef des Ponts et Chaussées, 1er janvier 1823. Papier, encre, aquarelle.

    Archives Nationales : F 14 - 10109/1 pièce 59

  • Navigation intérieure. Canal de Nantes à Brest. Département du Finistère. Rivière d'Aulne. 1ère feuille. Plan général de la Rivière d'Aulne depuis Guilyglas jusqu'à Lothey comprenant les écluses n° 1, 2, 3, 4, 5, 6, 7, 8, 9 et 10. Plan, par Guillaume Goury, dit Goury aîné, ingénieur en chef des Ponts et Chaussées, 28 janvier 1829. Papier, encre, aquarelle.

    Archives Nationales : F 14 - 10109/1 pièce 4

  • Cadastre napoléonien de Châteaulin. Section B3 de Kerluhan. Levée par M. Doudet,

    1847, échelle 1 : 2000e.

    Archives départementales du Finistère : 3 P 29/2 - 1847
Date(s) d'enquête : 1996; Date(s) de rédaction : 1996, 2006, 2013
